Маркоразмеры

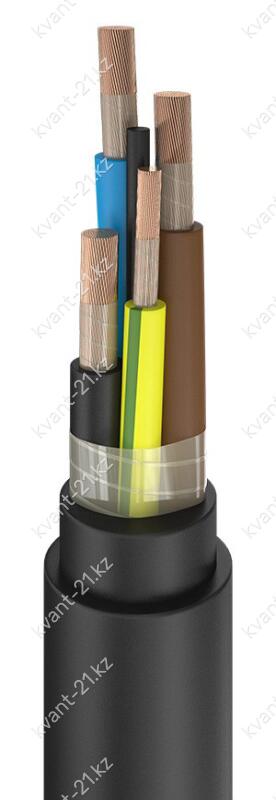

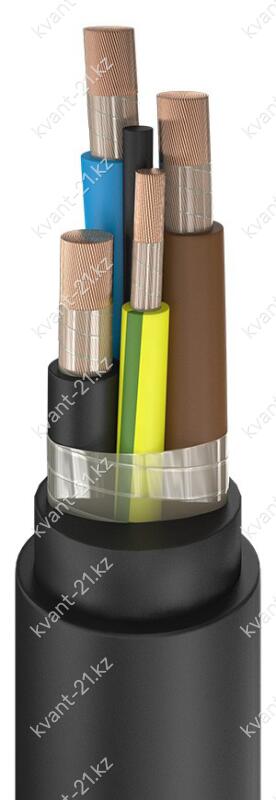

Конструкция кабеля
1. Токопроводящие многопроволочные медные жилы, соответствующие 5 классу
по ГОСТ 22483-2012:
— три основные жилы номинальным сечением 2,5…185 мм2;
— нулевая жила или жила заземления номинальным сечением 1,5…95 мм2;
— вспомогательные жилы номинальным сечением 1,5…16 мм2.
2. Изоляция из холодостойкой резины номинальной толщиной 0,8…2,2 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Изолированные жилы скручены в кабель вокруг сердечника из резины круглого
или профильного сечения и покрыты тальком или слоем синтетической плёнки.
4. Одно- или двухслойная оболочка из холодостойкой резины повышенной эластичности
суммарной номинальной толщиной 1,9…6,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | 100…150 м в зависимости от сечения жил |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 75 °С |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Допустимая раздавливающая нагрузка | 8 кН, 800 кгс |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 4 лет с даты изготовления |
Расшифровка кабеля
кабель
повышенной гибкости
с сердечником
холодостойкое исполнение
