Маркоразмеры

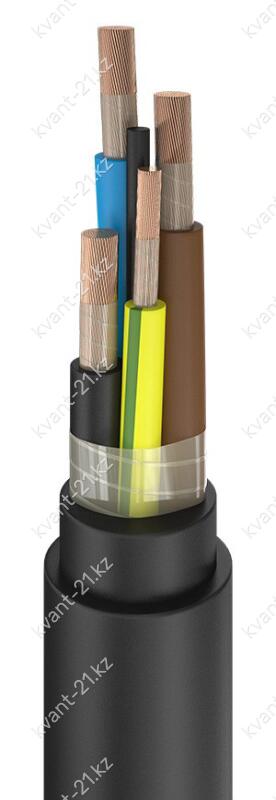

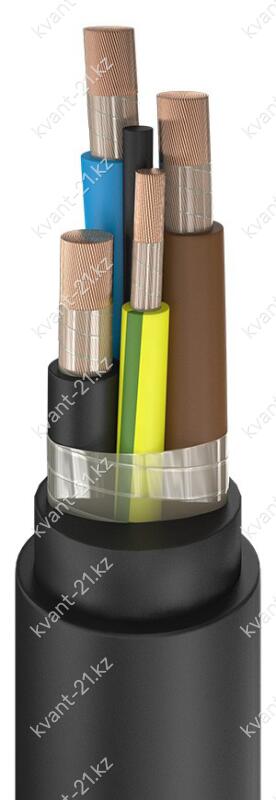

Конструкция кабеля

1. Токопроводящие многопроволочные медные жилы, соответствующие 5 классу
по ГОСТ 22483-2012:
   — три основные жилы номинальным сечением 2,5…185 мм2;
   — нулевая жила или жила заземления номинальным сечением 1,5…95 мм2;
   — вспомогательные жилы номинальным сечением 1,5…16 мм2.

2. Изоляция из резины номинальной толщиной 0,8…2,2 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.

3. Изолированные жилы скручены в кабель вокруг сердечника из резины круглого
или профильного сечения и покрыты тальком или слоем синтетической плёнки.

4. Одно- или двухслойная оболочка из не распространяющей горение
маслостойкой резины повышенной эластичности суммарной
номинальной толщиной 1,9…6,0 мм.

Технические характеристики

Номинальное переменное напряжение 660 В частотой до 400 Гц
Номинальное постоянное напряжение 1000 В
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 50 МОм·км
Строительная длина 100…150 м в зависимости от сечения жил
Маломеры в партии не более 20% кусками от 20 м
Допустимая температура нагрева жил 75 °С
Минимальный радиус изгиба 5 наружных диаметров
Допустимая раздавливающая нагрузка 8 кН, 800 кгс
Диапазон рабочих температур −30…+50 °C
Срок службы не менее 2,5 лет с даты изготовления

Расшифровка кабеля

К
ПГ
С
Н

кабель
повышенной гибкости
с сердечником
не распространяющий горение
