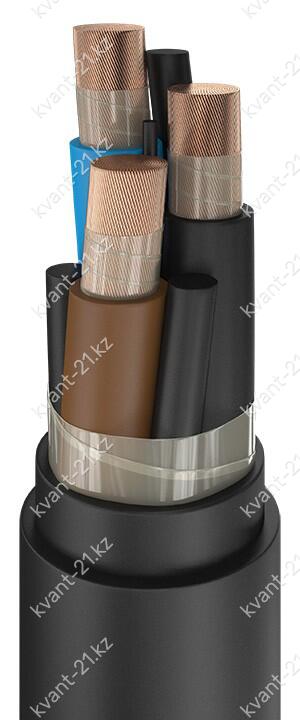

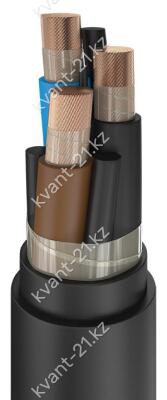

Конструкция кабеля
1. Токопроводящие многопроволочные медные жилы, соответствующие 5 классу
по ГОСТ 22483-2012:
— три основные жилы номинальным сечением 95…185 мм2;
— жила заземления номинальным сечением 25…70 мм2;
— или нулевая жила номинальным сечением 50…95 мм2.
2. Изоляция из резины номинальной толщиной:
— 1,8…2,2 мм у основных жил;
— 5,0…6,5 мм у жилы заземления;
— 3,0…5,5 мм у нулевой жилы.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Изолированные жилы скручены с междужильным заполнением из кабельной пряжи,
штапелированной стеклопряжи, синтетических нитей или жгутов из резины.
Скрученные жилы обмотаны лентой из прорезиненной ткани,
термоскреплённого полотна или синтетической плёнки.
4. Одно- или двухслойная оболочка из резины повышенной эластичности
суммарной номинальной толщиной 4,0…5,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | 100…125 м в зависимости от сечения жил |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 75 °С |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 4 лет с даты изготовления |
Расшифровка кабеля
кабель
повышенной гибкости
с упрочняющими элементами
