Кабель КППГнг-FRHF
—Маркоразмеры

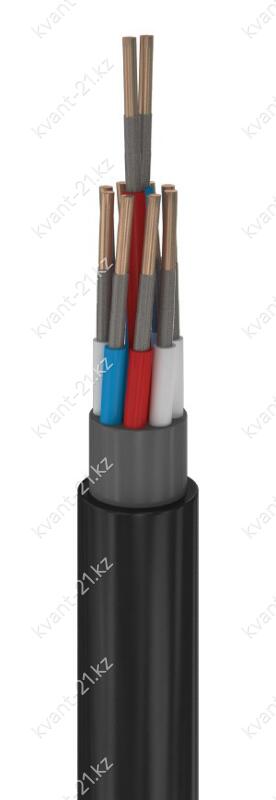

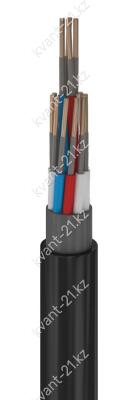

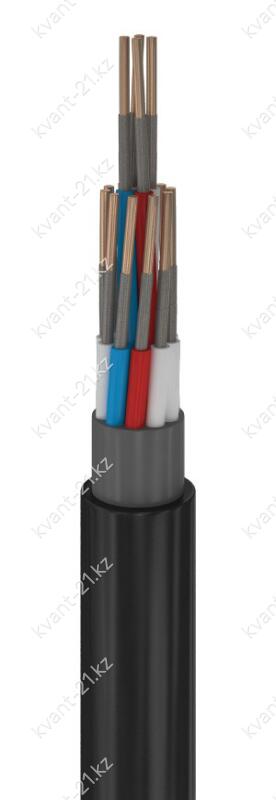

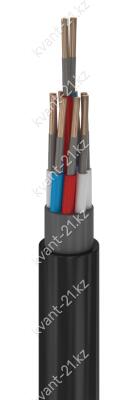

Конструкция кабеля
1. Однопроволочная круглая медная жила, соответствующая 1 классу по ГОСТ 22483-2012.
2. Термический барьер в виде обмотки с перекрытием не менее 40%
из двух слюдосодержащих лент номинальной толщиной 0,14 мм.
3. Изоляция жилы из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,6…0,7 мм.
4. Заполнение между скрученными изолированными жилами из полимерной композиции,
не содержащей галогенов, наложенное одновременно с разделительным слоем.
5. Разделительный слой из полимерной композиции, не содержащей
галогенов, толщиной не менее 0,5 мм.
6. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5…2,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Строительная длина | по заказу потребителя |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 40 лет с даты изготовления |
Расшифровка кабеля
медная жила
контрольный кабель
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
огнестойкий (fire resistant)
изоляция и оболочка не содержат галогенов (halogen free)
