Кабель КПСЭнг(A)-FRHF
—
ТУ 16.К99-036-2007
Маркоразмеры

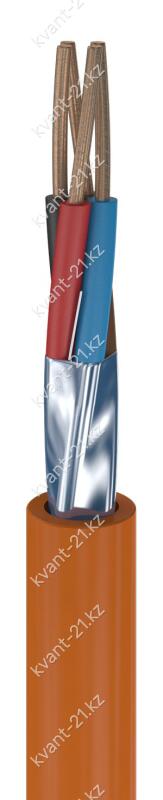

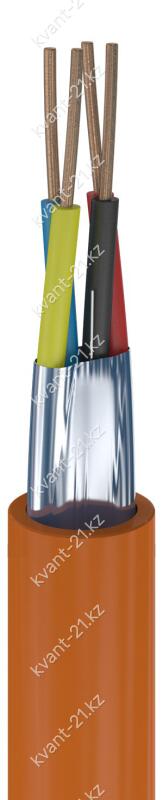

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила номинальным
сечением 0,2…2,5 мм2.
2. Изоляция из огнестойкой кремнийорганической резины.
3. Изолированные жилы скручены в пучок или пары, пары жил свиты между собой.
4. Экран из алюмолавсановой ленты с медной лужёной контактной проволокой.
5. Оболочка из полимерной композиции повышенной масло-бензостойкости,
не содержащей галогенов.
Технические характеристики
| Номинальное напряжение | не более 300 В |
| Сопротивление жил при 20 °С | не более 8,0…96,0 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Строительная длина | по заказу потребителя |
| Электрическая ёмкость пары | не более 70…115 нФ/км |
| Коэффициент затухания на частоте 1 кГц | не более 0,5…2,0 дБ/км |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+80 °C |
| Срок службы | не менее 40 лет с даты изготовления |
Расшифровка кабеля
КПС
Э
нг
(A)
–
FR
HF
кабель противопожарной сигнализации
экран
оболочка пониженной пожароопасности
категория пожароопасности A
огнестойкий (fire resistant)
оболочка не содержит галогенов (halogen free)
