Кабель КПСЭСнг-FRLS
—
ТУ 16.К99-036-2007
Маркоразмеры

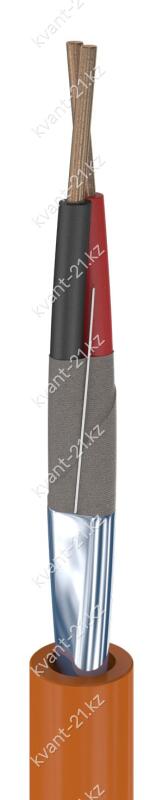

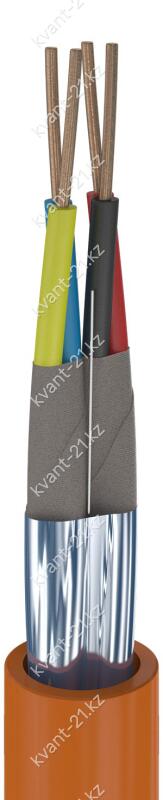

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила номинальным
сечением 0,2…2,5 мм2.
2. Изоляция из огнестойкой кремнийорганической резины.
3. Изолированные жилы скручены в пучок или пары, пары жил свиты между собой.
4. Огнестойкий барьер из слюдосодержащей ленты, наложенный на пучок жил или
на каждую пару жил.
5. Экран из алюмолавсановой ленты с медной лужёной контактной проволокой.
6. Оболочка из ПВХ пластиката пониженной пожароопасности.
Технические характеристики
| Номинальное напряжение | не более 300 В |
| Сопротивление жил при 20 °С | не более 8,0…96,0 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Строительная длина | по заказу потребителя |
| Электрическая ёмкость пары | не более 65…110 нФ/км |
| Коэффициент затухания на частоте 1 кГц | не более 0,5…2,0 дБ/км |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −40…+70 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
КПС
Э
С
нг
–
FR
LS
кабель противопожарной сигнализации
экран
слюдосодержащая лента
оболочка пониженной пожароопасности
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
