Кабель КПСВЭПсКГ
—
ТУ 16.К99-030-2005

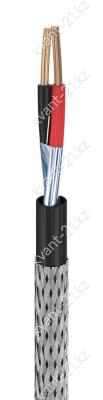

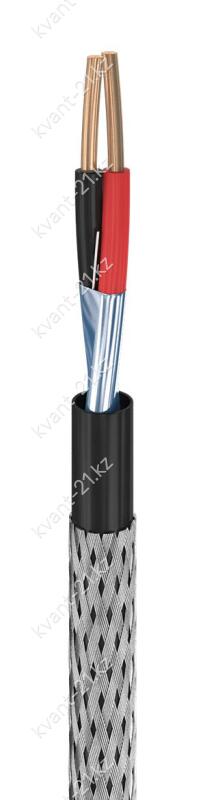

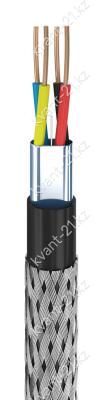

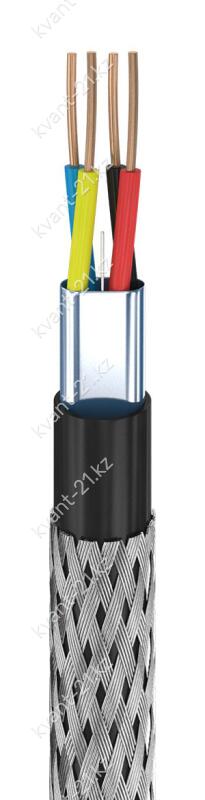

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила
номинальным сечением 0,5…2,5 мм2.
2. Изоляция из ПВХ пластиката.
3. Изолированные жилы скручены в пары.
4. Экран из алюмолавсановой ленты с медной
лужёной контактной проволокой.
5. Оболочка из светостабилизированного полиэтилена.
6. Броня в виде оплётки из стальных оцинкованных проволок.
Технические характеристики
| Номинальное напряжение | не более 300 В |
| Сопротивление жил при 20 °С | не более 8,0…37,4 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Строительная длина | по заказу потребителя |
| Электрическая ёмкость пары | не более 110…150 нФ/км |
| Коэффициент затухания на частоте 1 кГц | не более 0,65…1,35 дБ/км |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −60…+70 °C |
| Срок службы | не менее 25 лет с даты изготовления |
Расшифровка кабеля
КПС
В
Э
Пс
К
Г
кабель противопожарной сигнализации
изоляция из ПВХ пластиката
экранированный
оболочка из светостабилизированного полиэтилена
броня из стальных проволок
без наружного покрова
