Кабель КПСВВКВнг(A)-LS
—
ТУ 16.К99-030-2005

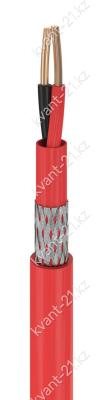

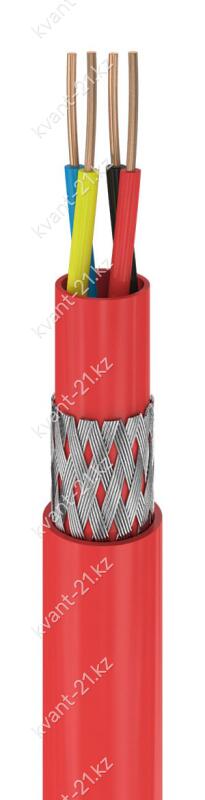

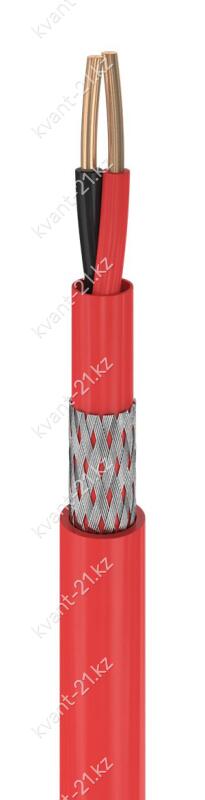

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила
номинальным сечением 0,5…2,5 мм2.
2. Изоляция из ПВХ пластиката пониженной пожароопасности.
3. Изолированные жилы скручены в пары.
4. Оболочка из ПВХ пластиката пониженной
пожароопасности с гидрофобным покрытием.
5. Броня в виде оплётки из стальных оцинкованных проволок.
6. Защитный шланг из ПВХ пластиката пониженной пожароопасности.
Технические характеристики
| Номинальное напряжение | не более 300 В |
| Сопротивление жил при 20 °С | не более 8,0…37,4 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Строительная длина | по заказу потребителя |
| Электрическая ёмкость пары | не более 105…140 нФ/км |
| Коэффициент затухания на частоте 1 кГц | не более 0,59…1,34 дБ/км |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −40…+70 °C |
| Срок службы | не менее 25 лет с даты изготовления |
Расшифровка кабеля
КПС
В
В
К
В
нг
(A)
–
LS
кабель противопожарной сигнализации
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
броня из стальных проволок
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
