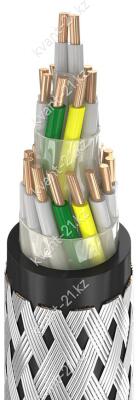

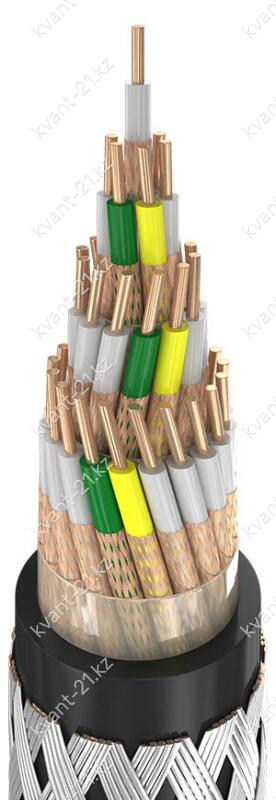

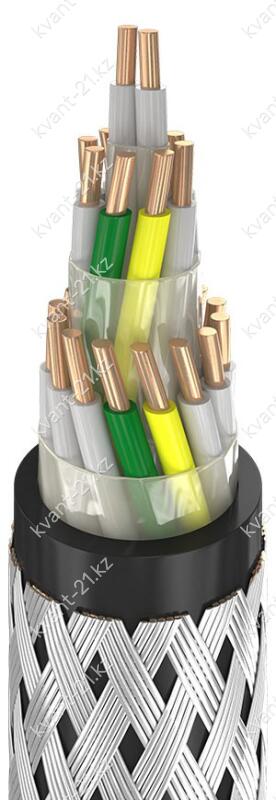

Конструкция кабеля

1. Однопроволочная медная токопроводящая жила номинальным сечением 1,0…2,5 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,4…0,6 мм.
Изолированные жилы свиты в кабель повивами разнонаправленной скруткой.

3. Экран поверх изоляции жилы в виде оплётки плотностью не менее 65% из медных
проволок диаметром не более 0,15 мм в кабелях с экранированными жилами.

4. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием
поверх каждого внутреннего повива в кабелях с экранированными жилами.

5. Обмотка полиамидной или полиэтилентерефталатной
плёнкой с перекрытием поверх внешнего повива.

6. Оболочка из ПВХ пластиката номинальной толщиной 1,5…2,1 мм.

7. Панцирная оплётка из медных лужёных проволок
номинальным диаметром не более 0,3 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 1000 Гц
Номинальное постоянное напряжение 500 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 1000 МОм·км
Строительная длина не менее 201 м
Маломеры в партии не более 40% кусками 101…200 м
не более 20…30% кусками 35…100 м
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 15 лет с даты изготовления

Расшифровка кабеля

К
П
В
Пм

кабель управления
изоляция из полиэтилена
оболочка из ПВХ пластиката
панцирная оплётка из медных лужёных проволок
