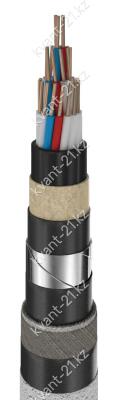

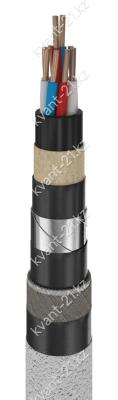

Конструкция кабеля

1. Однопроволочная круглая медная жила, соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из полиэтилена номинальной толщиной 0,6 мм.

3. Разделительный слой в виде ленты из полиамидной или полиэтилентерефталатной плёнки,
из кабельной или телефонной бумаги. Допускается изготовление кабеля без разделительного
слоя при отсутствии прилипания изоляции к оболочке.

4. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,2…1,9 мм.

5. Защитный покров типа «Б» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,0 мм:
      — крепированная бумага или кабельная пропитанная бумага;
      — битумный состав или битум.
   Б. Броня из двух стальных чёрных или оцинкованных лент толщиной не менее 0,3 мм.
   В. Наружный покров толщиной не менее 2,0 мм:
      — битумный состав или битум, или вязкий подклеивающий состав;
      — пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
      — битумный состав или битум, или вязкий подклеивающий состав;
      — покрытие, предохраняющее витки кабеля от слипания.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой до 100 Гц
Номинальное постоянное напряжение 1 кВ
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 300 МОм·км
Строительная длина не менее 150 м
Маломеры в партии не более 10% кусками от 51 м, не более 5% — 20…50 м
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 15 лет с даты изготовления
не менее 25 лет при прокладке в помещениях

Расшифровка кабеля

_
К
П
В
Б

медная жила
контрольный кабель
изоляция из полиэтилена
оболочка из ПВХ пластиката
броня из стальных лент
