Кабель КРШС-П
—Маркоразмеры

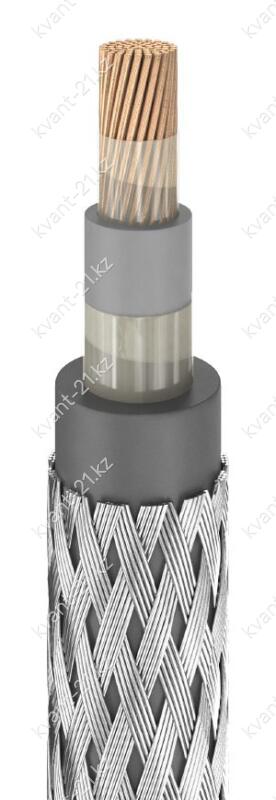

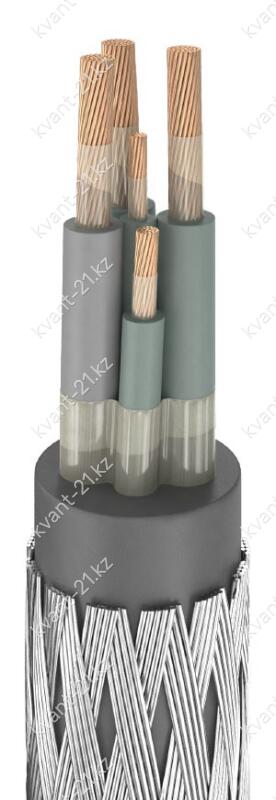

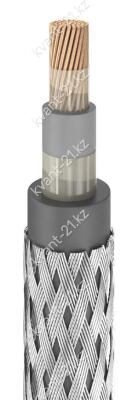

Конструкция кабеля
1. Многопроволочные круглые медные токопроводящие жилы:
— номинальным сечением 0,75…10; 35 мм2, соответствующие 4 классу
по ГОСТ 22483-2012;
— номинальным сечением 16; 25; 50…120 мм2, соответствующие 3 классу
по ГОСТ 22483-2012.
2. Изоляция из резины номинальной толщиной 1,0…1,8 мм, соответствующая
категории Ир-3 по ГОСТ 23286-78.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Сердечник из резины в четырехжильных кабелях, вокруг которого свиты жилы.
4. Разделительный слой из прорезиненной ткани или синтетической плёнки.
5. Оболочка из резины номинальной толщиной 1,5…5,0 мм.
6. Оплётка из стальных оцинкованных проволок, плотностью не менее 70%,
номинальный диаметром 0,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 500 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 120 МОм·км |
| Строительная длина | 100 м |
| Маломеры в партии | не более 10% кусками от 35 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+65 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| Минимальная наработка | 10 000 ч при 65 °С |
| 20 000 ч при 55 °С |
Расшифровка кабеля
кабель силовой
изоляция из резины
оболочка шлангового типа
оплётка из стальных оцинкованных проволок
