Кабель КРШС 3х10+1х4,0+1х2,5

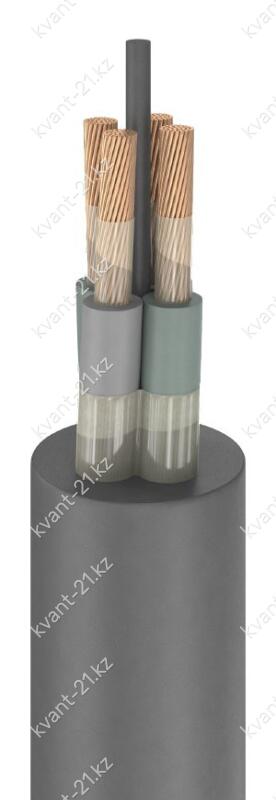

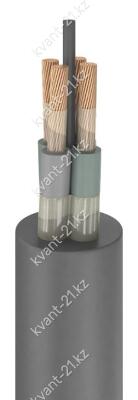

—Конструкция кабеля
1. Три многопроволочные круглые медные токопроводящие жилы номинальным
сечением 10 мм2, соответствующие 4 классу по ГОСТ 22483-2012.
Одна вспомогательная многопроволочная круглая медная токопроводящая жила
номинальным сечением 4,0 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
Одна вспомогательная многопроволочная круглая медная токопроводящая жила
номинальным сечением 2,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из резины, соответствующая категории Ир-3 по ГОСТ 23286-78,
номинальной толщиной:
— 1,2 мм у основных жил;
— 1,0 мм у вспомогательных жил.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Вспомогательная жила номинальным сечением 2,5 мм2 является сердечником,
вокруг которого свиты остальные жилы.
4. Разделительный слой из прорезиненной ткани или синтетической плёнки.
5. Оболочка из резины номинальной толщиной 3,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 500 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Длительно допустимая токовая нагрузка | 79 А при 20 °С |
| Длительно допустимая токовая нагрузка | 38 А при 50 °С |
| Сопротивление изоляции при 20 °С | не менее 120 МОм·км |
| Строительная длина | 100 м |
| Маломеры в партии | не более 10% кусками от 35 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+65 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| Минимальная наработка | 10 000 ч при 65 °С |
| 20 000 ч при 55 °С |
Массо-габаритные характеристики
| Расчетная масса (вес) | 1 052,0 кг/км |
| Наружный диаметр | 24,5 мм |
| Минимальный барабан | № 8 — 75 м |
| Макс. длина в бухте | 47 м |
| Калькулятор массы |
Расшифровка кабеля
кабель силовой
изоляция из резины
оболочка шлангового типа
3 основные жилы
номинальное сечение жилы 10 мм2
1 вспомогательная жила
номинальное сечение жилы 4,0 мм2
1 вспомогательная жила
номинальное сечение жилы 2,5 мм2
