Кабель КРШУ
—
ТУ 16-705.244-82

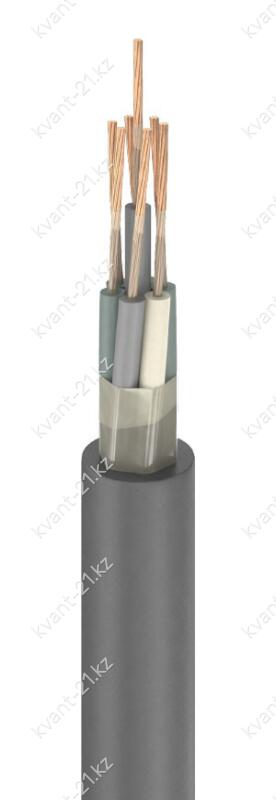

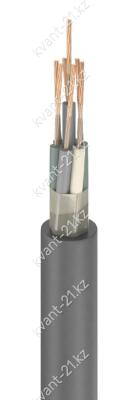

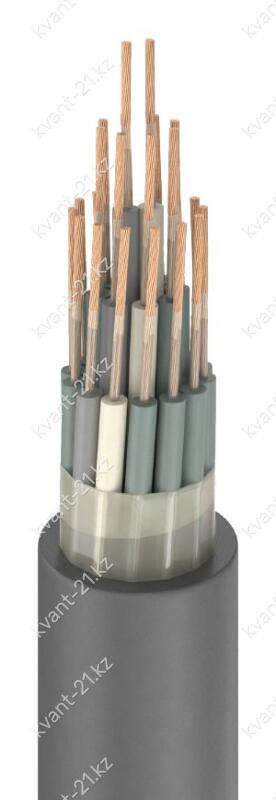

Конструкция кабеля
1. Многопроволочная круглая медная токопроводящая жила номинальным
сечением 1,0…1,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из резины номинальной толщиной 0,9 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Разделительный слой из прорезиненной ткани или синтетической плёнки.
4. Оболочка из резины номинальной толщиной 2,0…2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 380 В частотой до 500 Гц |
| Номинальное постоянное напряжение | 500 В |
| Испытательное переменное напряжение | 2,0 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 70 МОм·км |
| Строительная длина | 100 м |
| Маломеры в партии | не более 10% кусками от 35 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+65 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| Минимальная наработка | 10 000 ч при 65 °С |
| 20 000 ч при 55 °С |
Расшифровка кабеля
К
Р
Ш
У
кабель управления
изоляция из резины
оболочка шлангового типа
