Маркоразмеры

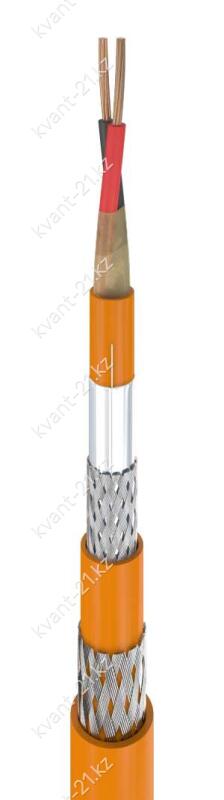

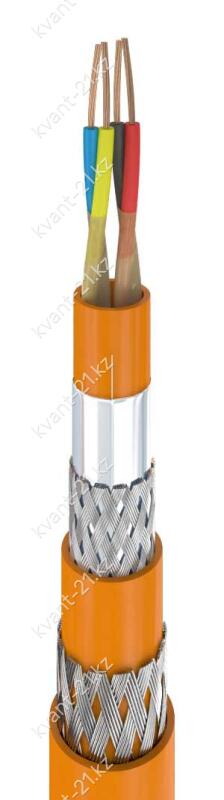

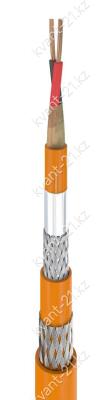

Конструкция кабеля

1. Семипроволочная медная токопроводящая жила номинальным
диаметром 0,78; 0,9; 1,1; 1,2; 1,5 или 2,0 мм, имеющая номинальное
сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно.

2. Изоляция из огнестойкой кремнийорганической резины.

3. Изолированные жилы скручены в пары, пары жил свиты между собой.

4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.

5. Поясная изоляция из полимерной композиции, не содержащей галогенов.

6. Общий экран:
   — алюмолавсановая лента с медной лужёной контактной проволокой;
   — оплётка из медной лужёной проволоки.

7. Оболочка из полимерной композиции, не содержащей галогенов.

8. Броня в виде оплётки из стальных оцинкованных проволок
номинальным диаметром 0,3 мм.

9. Защитный шланг из полимерной композиции, не содержащей галогенов.

Технические характеристики

Номинальное переменное напряжение 300 В частотой 50 Гц
Сопротивление жил при 20 °С не более 8,2…57,0 Ом/км
Сопротивление изоляции при 20 °С не менее 300 МОм·км
Строительная длина по заказу потребителя
Волновое сопротивление 100…140 Ом на частоте 31,25 кГц
80…120 Ом на частоте 1 МГц
Электрическая ёмкость пары не более 70…100 пФ/м
Коэффициент затухания не более 0,20…0,41 дБ/100 м на частоте 39 кГц
не более 1,40…1,75 дБ/100 м на частоте 1 МГц
не более 3,9…5,2 дБ/100 м на частоте 10 МГц
Минимальный радиус изгиба 15 наружных диаметров
Диапазон рабочих температур −60…+80 °C
Срок службы не менее 40 лет с даты изготовления

Расшифровка кабеля

КСБ
Г
К
нг
(A)
FR
HF

кабель для систем безопасности
гибкий
броня из стальных проволок
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
кабель не содержит галогенов (halogen free)
