Кабель КСБГнг(A)-FRLS
—Маркоразмеры

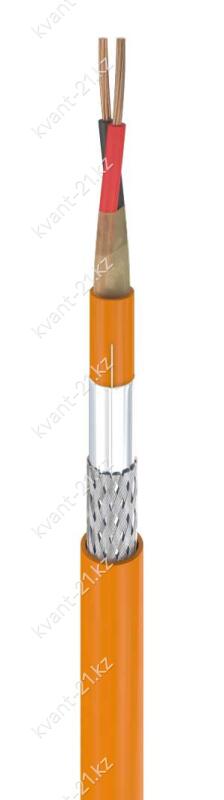

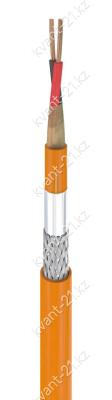

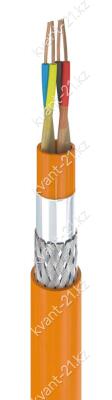

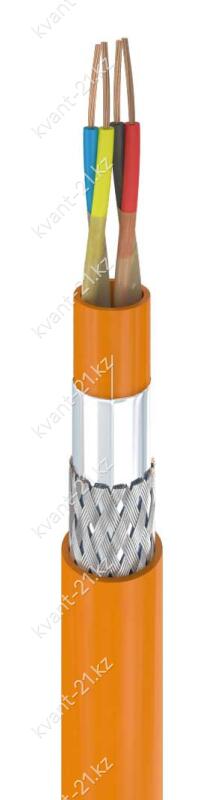

Конструкция кабеля
1. Семипроволочная медная токопроводящая жила номинальным
диаметром 0,78; 0,9; 1,1; 1,2; 1,5 или 2,0 мм, имеющая номинальное
сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно.
2. Изоляция из огнестойкой кремнийорганической резины.
3. Изолированные жилы скручены в пары, пары жил свиты между собой.
4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.
5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности.
6. Общий экран:
— алюмолавсановая лента с медной лужёной контактной проволокой;
— оплётка из медной лужёной проволоки.
7. Оболочка из ПВХ пластиката пониженной пожароопасности.
Технические характеристики
| Номинальное переменное напряжение | 300 В частотой 50 Гц |
| Сопротивление жил при 20 °С | не более 8,2…57,0 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 300 МОм·км |
| Строительная длина | по заказу потребителя |
| Волновое сопротивление | 100…140 Ом на частоте 31,25 кГц |
| 80…120 Ом на частоте 1 МГц | |
| Электрическая ёмкость пары | не более 70…100 пФ/м |
| Коэффициент затухания | не более 0,20…0,41 дБ/100 м на частоте 39 кГц |
| не более 1,40…1,75 дБ/100 м на частоте 1 МГц | |
| не более 3,9…5,2 дБ/100 м на частоте 10 МГц | |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
кабель для систем безопасности
гибкий
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
