Маркоразмеры

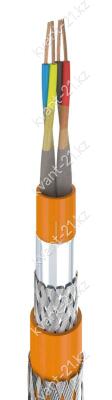

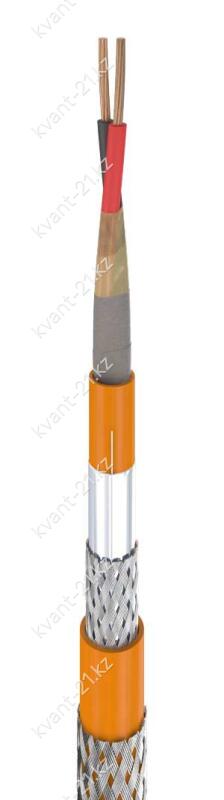

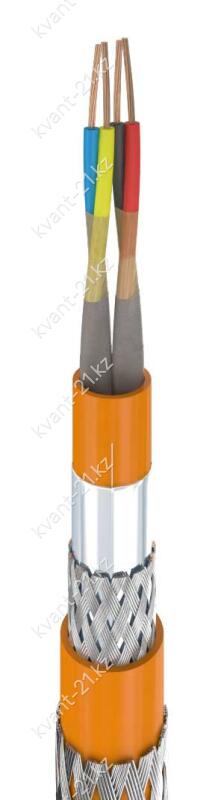

Конструкция кабеля

1. Семипроволочная медная токопроводящая жила номинальным
диаметром 0,78; 0,9; 1,1; 1,2; 1,5 или 2,0 мм, имеющая номинальное
сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно.

2. Изоляция из огнестойкой кремнийорганической резины.

3. Изолированные жилы скручены в пары, пары жил свиты между собой.

4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.

5. Огнестойкий барьер из слюдосодержащей ленты поверх каждой из пар жил.

6. Поясная изоляция из ПВХ пластиката пониженной пожароопасности.

7. Общий экран:
   — алюмолавсановая лента с медной лужёной контактной проволокой;
   — оплётка из медной лужёной проволоки.

8. Оболочка из ПВХ пластиката пониженной пожароопасности.

9. Броня в виде оплётки из стальных оцинкованных проволок
номинальным диаметром 0,3 мм.

Технические характеристики

Номинальное переменное напряжение 300 В частотой 50 Гц
Сопротивление жил при 20 °С не более 8,2…57,0 Ом/км
Сопротивление изоляции при 20 °С не менее 300 МОм·км
Строительная длина по заказу потребителя
Волновое сопротивление 100…140 Ом на частоте 31,25 кГц
80…120 Ом на частоте 1 МГц
Электрическая ёмкость пары не более 65…95 пФ/м
Коэффициент затухания не более 0,18…0,39 дБ/100 м на частоте 39 кГц
не более 1,35…1,70 дБ/100 м на частоте 1 МГц
не более 3,45…5,00 дБ/100 м на частоте 10 МГц
Минимальный радиус изгиба 15 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

КСБ
Г
С
К
Г
нг
(A)
FR
LS

кабель для систем безопасности
гибкий
слюдосодержащая лента
броня из стальных проволок
без наружного покрова
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
