Кабель КСБКГнг(A)-FRHF
—Маркоразмеры

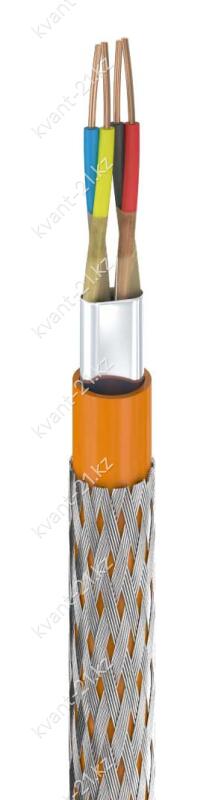

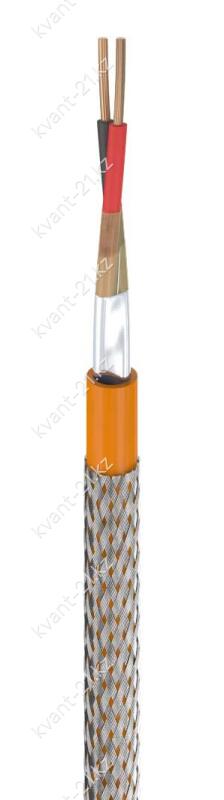

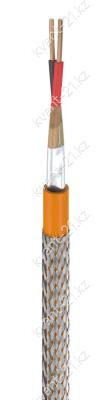

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила номинальным
диаметром 0,64; 0,8; 0,98; 1,13; 1,38 или 1,78 мм, имеющая номинальное
сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно.
2. Изоляция из огнестойкой кремнийорганической резины.
3. Изолированные жилы скручены в пары, пары жил свиты между собой.
4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.
5. Общий экран из алюмолавсановой ленты с медной лужёной
контактной проволокой.
6. Оболочка из полимерной композиции, не содержащей галогенов.
7. Броня в виде оплётки из стальных оцинкованных проволок
номинальным диаметром 0,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 300 В частотой 50 Гц |
| Сопротивление жил при 20 °С | не более 8,0…63,0 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 300 МОм·км |
| Строительная длина | по заказу потребителя |
| Волновое сопротивление | 80…120 Ом на частоте 31,25 кГц |
| 60…100 Ом на частоте 1 МГц | |
| Электрическая ёмкость пары | не более 75…100 пФ/м |
| Коэффициент затухания | не более 0,05…0,15 дБ/100 м на частоте 1 кГц |
| не более 0,28…0,55 дБ/100 м на частоте 39 кГц | |
| не более 1,75…2,30 дБ/100 м на частоте 1 МГц | |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −60…+80 °C |
| Срок службы | не менее 40 лет с даты изготовления |
Расшифровка кабеля
кабель для систем безопасности
броня из стальных проволок
без наружного покрова
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
кабель не содержит галогенов (halogen free)
