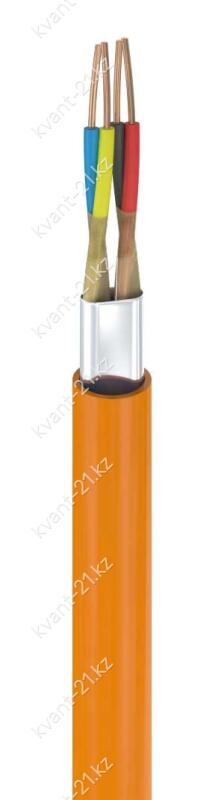

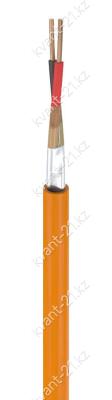

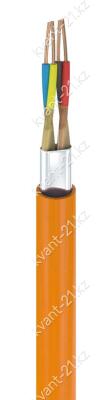

Конструкция кабеля

1. Однопроволочная медная токопроводящая жила номинальным
диаметром 0,64; 0,8; 0,98; 1,13; 1,38 или 1,78 мм, имеющая номинальное
сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно.

2. Изоляция из огнестойкой кремнийорганической резины.

3. Изолированные жилы скручены в пары, пары жил свиты между собой.

4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.

5. Общий экран из алюмолавсановой ленты с медной лужёной
контактной проволокой.

6. Оболочка из ПВХ пластиката пониженной пожароопасности.

Технические характеристики

Номинальное переменное напряжение 300 В частотой 50 Гц
Сопротивление жил при 20 °С не более 8,0…63,0 Ом/км
Сопротивление изоляции при 20 °С не менее 300 МОм·км
Строительная длина по заказу потребителя
Волновое сопротивление 80…120 Ом на частоте 31,25 кГц
60…100 Ом на частоте 1 МГц
Электрическая ёмкость пары не более 75…100 пФ/м
Коэффициент затухания не более 0,05…0,15 дБ/100 м на частоте 1 кГц
не более 0,28…0,55 дБ/100 м на частоте 39 кГц
не более 1,75…2,30 дБ/100 м на частоте 1 МГц
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

КСБ
нг
(A)
FR
LS

кабель для систем безопасности
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
