Кабель КСБСКнг(A)-FRHF
—Маркоразмеры

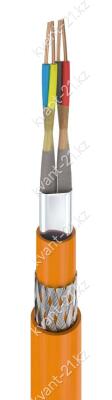

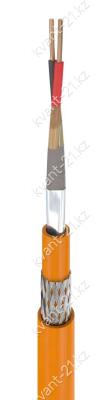

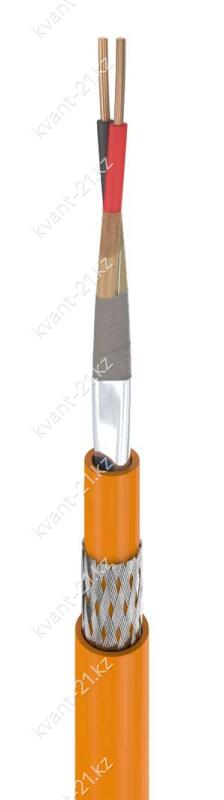

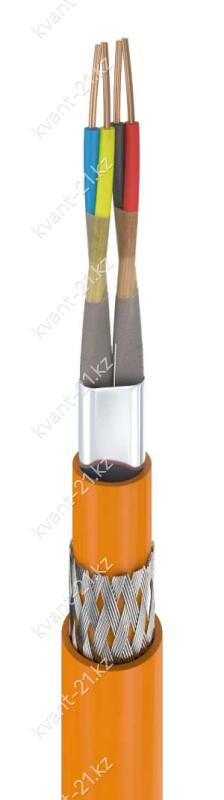

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила номинальным
диаметром 0,64; 0,8; 0,98; 1,13; 1,38 или 1,78 мм, имеющая номинальное
сечение 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно.
2. Изоляция из огнестойкой кремнийорганической резины.
3. Изолированные жилы скручены в пары, пары жил свиты между собой.
4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.
5. Огнестойкий барьер из слюдосодержащей ленты поверх каждой из пар жил.
6. Общий экран из алюмолавсановой ленты с медной лужёной
контактной проволокой.
7. Оболочка из полимерной композиции, не содержащей галогенов.
8. Броня в виде оплётки из стальных оцинкованных проволок
номинальным диаметром 0,3 мм.
9. Защитный шланг из полимерной композиции, не содержащей галогенов.
Технические характеристики
| Номинальное переменное напряжение | 300 В частотой 50 Гц |
| Сопротивление жил при 20 °С | не более 8,0…63,0 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 300 МОм·км |
| Строительная длина | по заказу потребителя |
| Волновое сопротивление | 80…120 Ом на частоте 31,25 кГц |
| 60…100 Ом на частоте 1 МГц | |
| Электрическая ёмкость пары | не более 75…100 пФ/м |
| Коэффициент затухания | не более 0,05…0,15 дБ/100 м на частоте 1 кГц |
| не более 0,26…0,45 дБ/100 м на частоте 39 кГц | |
| не более 1,45…1,95 дБ/100 м на частоте 1 МГц | |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −60…+80 °C |
| Срок службы | не менее 40 лет с даты изготовления |
Расшифровка кабеля
кабель для систем безопасности
слюдосодержащая лента
броня из стальных проволок
не распространяет горение при групповой прокладке
категория пожароопасности A
огнестойкий (fire resistant)
кабель не содержит галогенов (halogen free)
