Кабель КСВЭВнг-LS
—
ТУ 3581-001-39793330-2000
Маркоразмеры

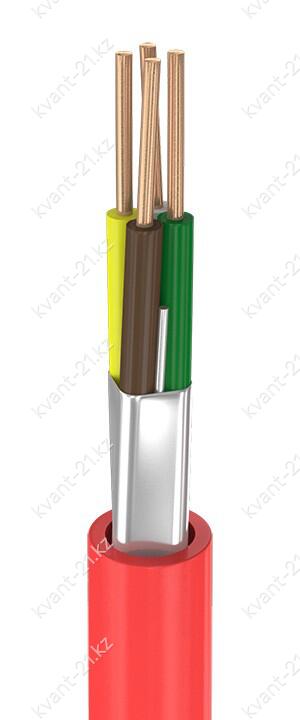

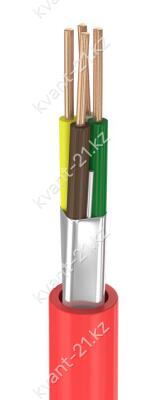

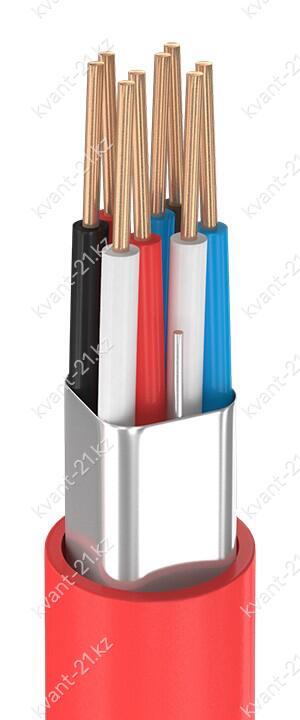

Конструкция кабеля
1. Однопроволочная круглая медная токопроводящая жила номинальным
диаметром 0,4; 0,5; 0,64; 0,8; 0,97; 1,13; 1,38 или 1,78 мм, имеющая номинальное
сечение 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,5 или 2,5 мм2 соответственно.
2. Изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 0,3 мм.
Изолированные жилы свиты попарно или в общий пучок.
3. Экран из алюмополимерной ленты с медной лужёной
контактной проволокой номинальным диаметром 0,3 мм.
4. Оболочка из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 0,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 250…300 В частотой до 10 кГц |
| Испытательное переменное напряжение | 500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 7,41…148,00 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | не менее 50 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 25 лет с даты изготовления |
Расшифровка кабеля
КС
В
Э
В
нг
–
LS
кабель для сигнализации и связи
изоляция из ПВХ пластиката пониженной пожароопасности
экранированный
оболочка из ПВХ пластиката пониженной пожароопасности
пониженное дымо- и газовыделение (low smoke)
