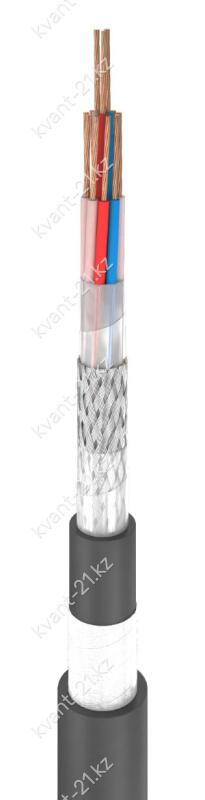

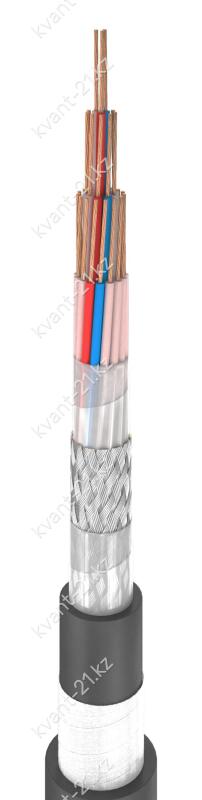

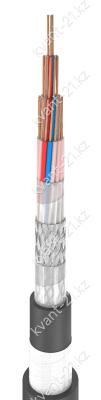

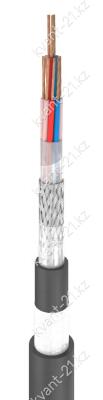

Конструкция кабеля

1. Многопроволочная медная токопроводящая жила номинальным сечением
0,2 или 0,35 мм2, соответствующая 4 классу по ГОСТ 22483-2012.

2. Изоляция из фторопласта номинальной толщиной 0,30…0,41 мм.
Изолированные жилы свиты в кабель повивами левой скруткой.

3. Обмотка фторопластовой плёнкой по наружному повиву с перекрытием.

4. Экран в виде оплётки из медных лужёных проволок.
Номинальный диаметр проволок не более 0,3 мм.

5. Обмотка фторопластовой плёнкой с перекрытием.

6. Внутренняя оболочка из резины номинальной толщиной 1,2…1,6 мм.

7. Оплётка из лавсанового шёлка плотностью не менее 90%.

8. Наружная оболочка из резины номинальной толщиной 1,4,…1,8 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 1000 Гц
Номинальное постоянное напряжение 350 В
Строительная длина не менее 15 м
Маломеры в партии не более 20% кусками от 7,5 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 15 лет с даты изготовления

Расшифровка кабеля

КУ
Д
Ф
Э
РУ

кабель управления
для работы под давлением
изоляция из фторопласта
общий экран
усиленная резиновая оболочка
