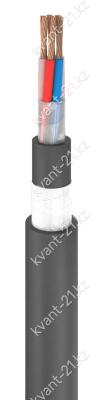

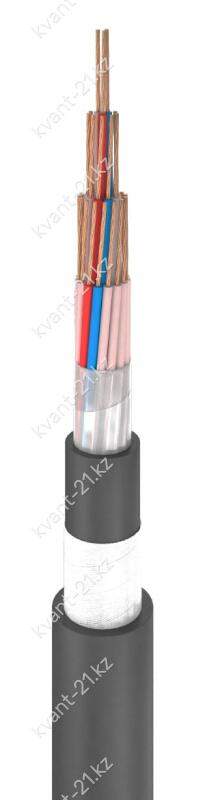

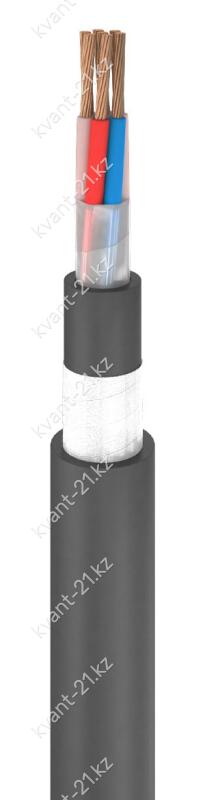

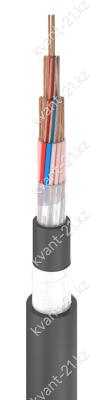

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением
0,2; 0,35; 1,0 или 1,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из фторопласта номинальной толщиной 0,30…0,41 мм.
Изолированные жилы свиты в кабель повивами левой скруткой.
3. Экран поверх жилы в виде оплётки из медных лужёных проволок в экранированном кабеле.
Допускается использовать оплётку из медных нелужёных проволок.
Номинальный диаметр проволок не более 0,3 мм.
4. Обмотка фторопластовой плёнкой между повивами с перекрытием.
5. Внутренняя оболочка из резины номинальной толщиной 1,2…1,8 мм.
6. Оплётка из лавсанового шёлка плотностью не менее 90%.
7. Наружная оболочка из резины номинальной толщиной 1,4…2,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 1000 Гц |
| Номинальное постоянное напряжение | 350 В |
| Строительная длина | не менее 15 м |
| Маломеры в партии | не более 20% кусками от 7,5 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
кабель управления
для работы под давлением
изоляция из фторопласта
усиленная резиновая оболочка
