Кабель КУФЭВ

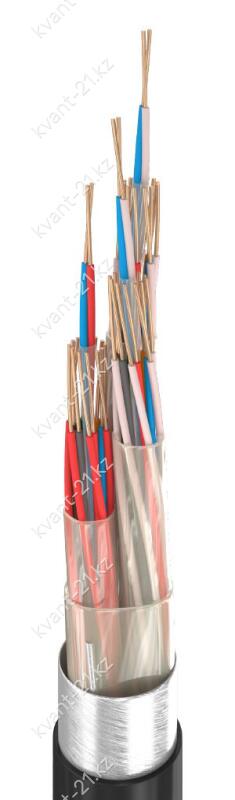

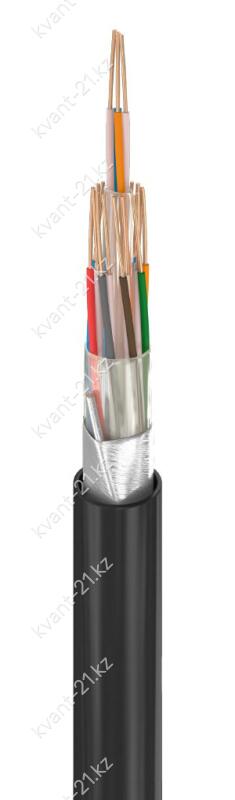

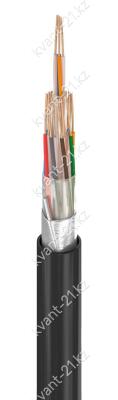

—Конструкция кабеля
1. Однопроволочная медная лужёная токопроводящая жила номинальным сечением 0,05 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция из фторопласта-4МБ толщиной не менее 0,12 мм. Изолированные жилы
свиты в пары, пары жил свиты повивами в кабель или группы, группы свиты в кабель.
3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с зазором
поверх каждого внутреннего повива и каждой группы.
4. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием
поверх внешнего повива или свитых групп.
5. Экран из фольгированной или металлизированной плёнки с медной лужёной
контактной проволокой номинальным диаметром 0,26 мм или в виде обмотки
из медных проволок диаметром не более 0,12 мм.
6. Оболочка из ПВХ пластиката толщиной не менее 0,35 мм.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 550 кГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 1000 МОм·км |
| Строительная длина | не менее 50…70 м |
| Маломеры в партии | не более 20…40% кусками от 10 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −40…+85 °C |
| Срок службы | не менее 25 лет с даты изготовления |
Расшифровка кабеля
кабель управления
изоляция из фторопласта
экранированный
оболочка из ПВХ пластиката
