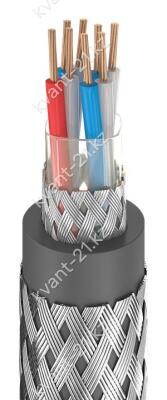

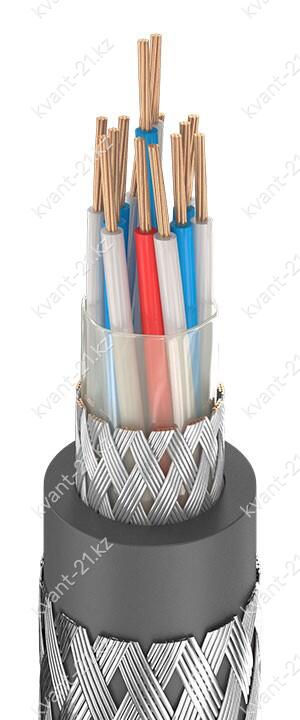

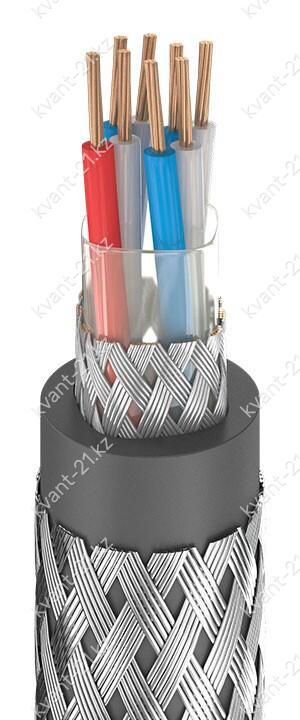

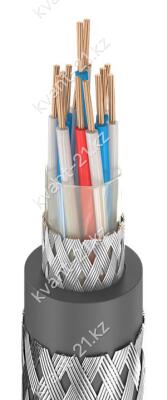

Конструкция кабеля

1. Многопроволочная медная токопроводящая жила номинальным сечением 0,35 или 0,5 мм2,
соответствующая 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,3 мм. Изолированные жилы
свиты в пары, пары жил свиты в кабель повивами левой скруткой.

3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.

4. Экран в виде оплётки из медных лужёных проволок диаметром не более 0,3 мм или
из фольгированной плёнки с медной контактной проволокой.

5. Оболочка из резины номинальной толщиной 1,6…2,4 мм.

6. Панцирная оплётка из стальных оцинкованных проволок
номинальным диаметром не более 0,3 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 5 кГц
Номинальное постоянное напряжение 350 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 1000 МОм·км
Строительная длина не менее 150 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 22 лет с даты изготовления

Расшифровка кабеля

КУ
П
Э
Р
П

кабель управления
изоляция из полиэтилена
экранированный
оболочка из резины
панцирная оплётка из стальных оцинкованных проволок
