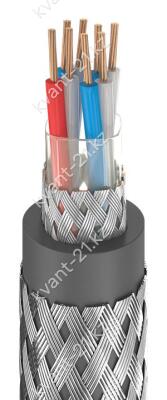

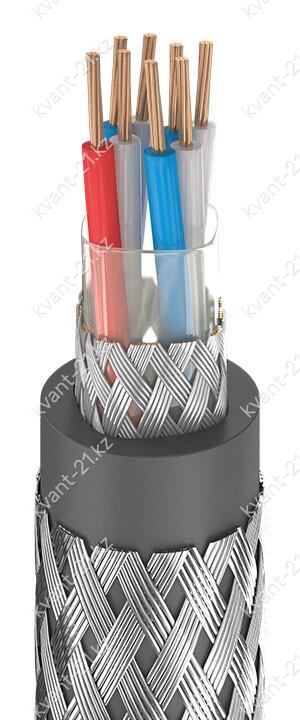

Конструкция кабеля

1. Семьдесят четыре многопроволочные медные токопроводящие жилы номинальным
сечением 0,5 мм2, соответствующие 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,3 мм. Изолированные жилы
свиты в тридцать семь пар, пары жил свиты в кабель повивами левой скруткой.

3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.

4. Экран в виде оплётки из медных лужёных проволок диаметром не более 0,3 мм.

5. Оболочка из резины номинальной толщиной 2,4 мм.

6. Панцирная оплётка из стальных нержавеющих проволок
номинальным диаметром не более 0,3 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 5 кГц
Номинальное постоянное напряжение 350 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 1000 МОм·км
Строительная длина не менее 43 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 22 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 936,0 кг/км
Наружный диаметр 27,0 мм
Минимальный барабан № 8 — 65 м
Макс. длина в бухте 53 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

КУ
П
Э
Р
Пн
 (
37х2
х
0,5
)
э

кабель управления
изоляция из полиэтилена
экранированный
оболочка из резины
панцирная оплётка из стальных нержавеющих проволок
37 пар жил
номинальное сечение жилы 0,5 мм2
экран из медных проволок
