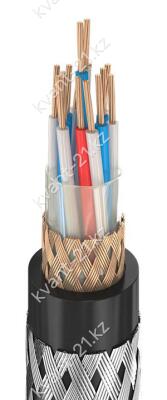

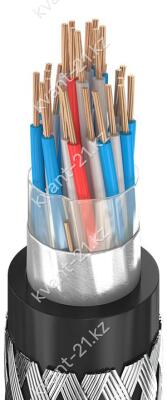

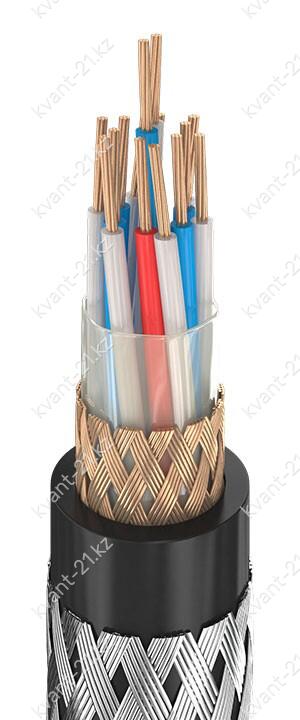

Конструкция кабеля

1. Многопроволочная медная токопроводящая жила номинальным сечением 0,35 или 0,5 мм2,
соответствующая 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,3 мм. Изолированные жилы
свиты в пары, пары жил свиты в кабель повивами левой скруткой.

3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.

4. Экран в виде оплётки из медных проволок диаметром не более 0,3 мм или
из фольгированной плёнки с медной контактной проволокой.

5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4…2,1 мм.

6. Панцирная оплётка из стальных оцинкованных проволок
номинальным диаметром не более 0,3 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 5 кГц
Номинальное постоянное напряжение 350 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 1000 МОм·км
Строительная длина не менее 150 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 22 лет с даты изготовления

Расшифровка кабеля

КУ
П
Э
В
П

кабель управления
изоляция из полиэтилена
экранированный
оболочка из ПВХ пластиката
панцирная оплётка из стальных оцинкованных проволок
