Кабель КУПЭВ-Пм (19х2х0,35)эф

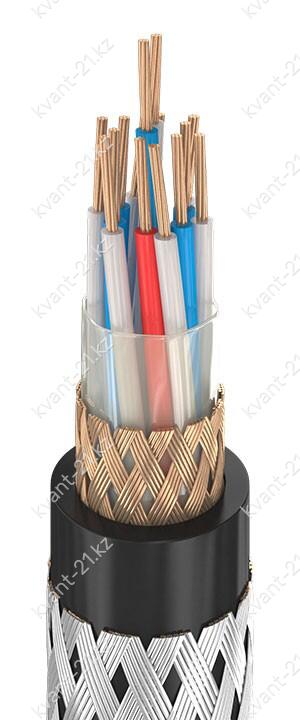

—Конструкция кабеля
1. Тридцать восемь многопроволочных медных токопроводящих жил номинальным
сечением 0,35 мм2, соответствующих 4 классу по ГОСТ 22483-2012.
2. Изоляция из полиэтилена номинальной толщиной 0,3 мм. Изолированные жилы
свиты в девятнадцать пар, пары жил свиты в кабель повивами левой скруткой.
3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.
4. Экран из фольгированной плёнки с медной контактной проволокой.
5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,9 мм.
6. Панцирная оплётка из медных лужёных проволок
номинальным диаметром не более 0,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 5 кГц |
| Номинальное постоянное напряжение | 350 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 1000 МОм·км |
| Строительная длина | не менее 150 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 22 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 428,0 кг/км |
| Наружный диаметр | 19,2 мм |
| Минимальный барабан | № 8 — 130 м |
| Макс. длина в бухте | 116 м |
| Калькулятор массы |
Расшифровка кабеля
кабель управления
изоляция из полиэтилена
экранированный
оболочка из ПВХ пластиката
панцирная оплётка из медных лужёных проволок
19 пар жил
номинальное сечение жилы 0,35 мм2
экран из фольгированной плёнки
