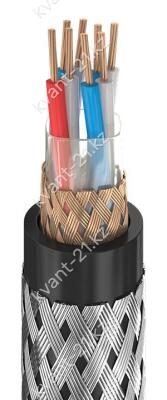

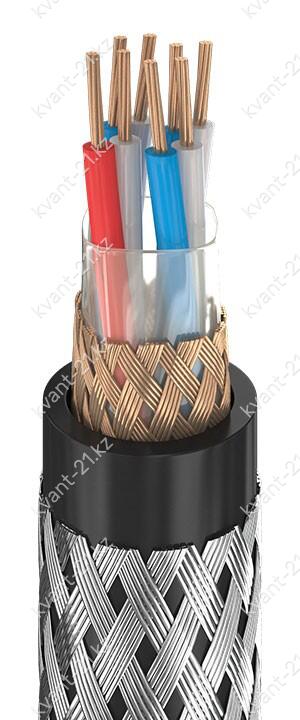

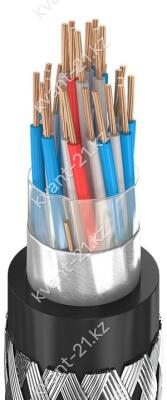

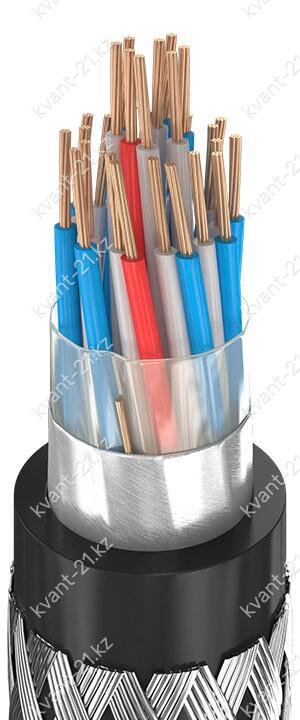

Кабель КУПЭВ-Пн

Маркоразмеры

1. Многопроволочная медная токопроводящая жила номинальным сечением 0,35 или 0,5 мм²,
соответствующая 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,3 мм. Изолированные жилы
свиты в пары, пары жил свиты в кабель повивами левой скруткой.

3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.

4. Экран в виде оплётки из медных проволок диаметром не более 0,3 мм или
из фольгированной плёнки с медной контактной проволокой.

5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4…2,1 мм.

6. Панцирная оплётка из стальных нержавеющих проволок
номинальным диаметром не более 0,3 мм.

Номинальное переменное напряжение	250 В частотой до 5 кГц
Номинальное постоянное напряжение	350 В
Испытательное переменное напряжение	1500 В частотой 50 Гц
Время выдержки при испытании	1 мин
Сопротивление изоляции при 20 °С	не менее 1000 МОм·км
Строительная длина	не менее 150 м
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−50…+70 °C
Срок службы	не менее 22 лет с даты изготовления

КУ

–

Пн

кабель управления
изоляция из полиэтилена
экранированный
оболочка из ПВХ пластиката
панцирная оплётка из стальных нержавеющих проволок
