Маркоразмеры

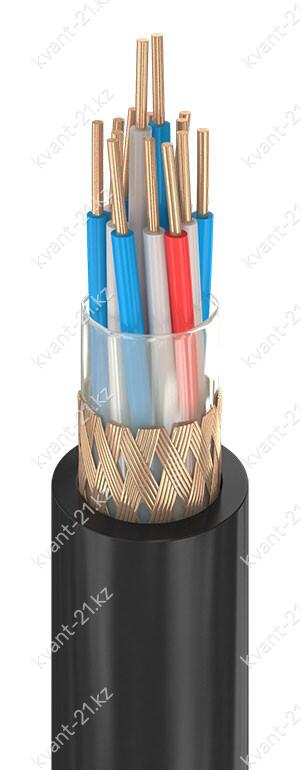

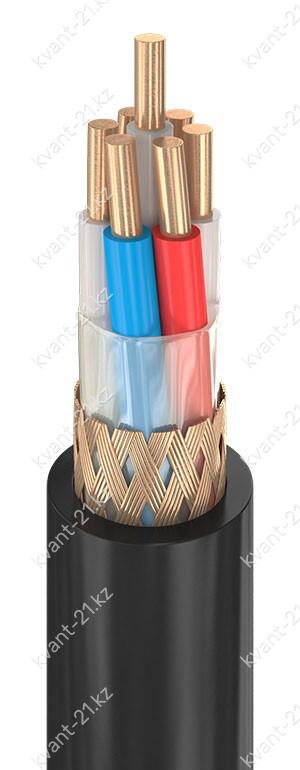

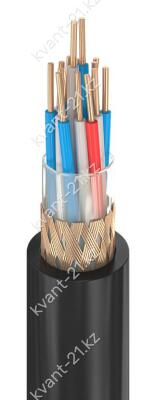

Конструкция кабеля

1. Однопроволочная медная токопроводящая жила номинальным сечением 0,35…2,5 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,30…0,45 мм.
Изолированные жилы свиты в кабель повивами разнонаправленной скруткой
или в пары, пары жил свиты в кабель повивами разнонаправленной скруткой.

3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.

4. Экран в виде обмотки медной лентой номинальной толщиной не более 0,1 мм,
наложенной с перекрытием не менее 15% или в виде оплётки плотностью
не менее 70% из медных проволок номинальным диаметром 0,3 мм.
Допускается наложение под экраном промежуточного слоя из ПВХ пластиката
или полиэтилена толщиной не более 1,2 мм.

5. Оболочка из ПВХ пластиката номинальной толщиной 1,4…2,1 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 5 кГц
Номинальное постоянное напряжение 350 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 1000 МОм·км
Сопротивление изоляции при 70 °С не менее 100 МОм·км
Строительная длина не менее 200 м
Маломеры в партии не более 50% кусками от 10 м
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 22 лет с даты изготовления

Расшифровка кабеля

КУ
П
Э
В
С

кабель управления
изоляция из полиэтилена
экранированный
оболочка из ПВХ пластиката
для стационарной прокладки
