Маркоразмеры

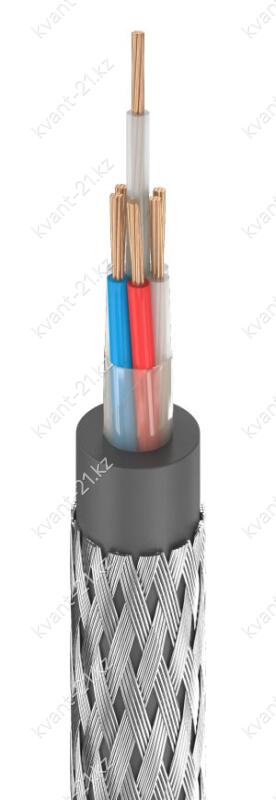

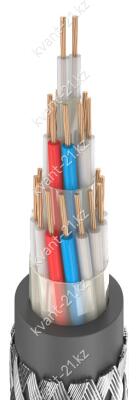

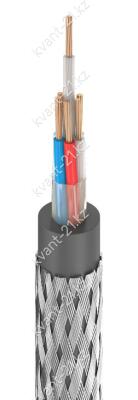

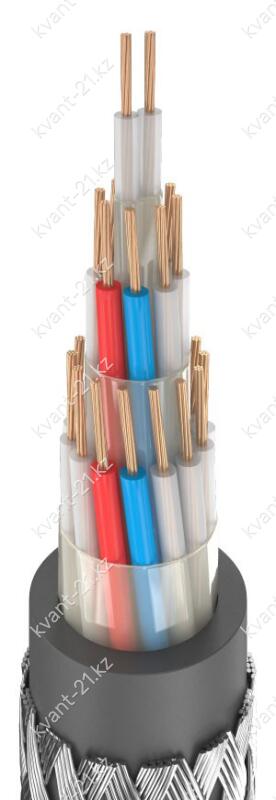

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением:
— 0,35; 0,5 и 1,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 0,75 и 1,0 мм2, соответствующая 2 классу по ГОСТ 22483-2012.
2. Изоляция из полиэтилена номинальной толщиной 0,3…0,5 мм.
Изолированные жилы свиты в кабель повивами левой скруткой.
3. Экран поверх жилы в виде оплётки из медных лужёных проволок в экранированном кабеле.
4. Обмотка полиамидной или полиэтилентерефталатной плёнкой между повивами с перекрытием.
5. Оболочка из резины номинальной толщиной 1,4…2,4 мм.
6. Панцирная оплётка из стальных нержавеющих проволок. Номинальный диаметр проволоки
не более 0,3 мм.
Технические характеристики
Номинальное переменное напряжение | 250 В частотой до 1000 Гц |
Номинальное постоянное напряжение | 350 В |
Строительная длина | не менее 44…161 м в зависимости от числа жил |
Маломеры в партии | не более 20…40% кусками от 10…60 м |
Минимальный радиус изгиба | 5 наружных диаметров |
Диапазон рабочих температур | −50…+70 °C |
Срок службы | не менее 15 лет с даты изготовления |
