Кабель КУПсЭВ-Пн
—Маркоразмеры

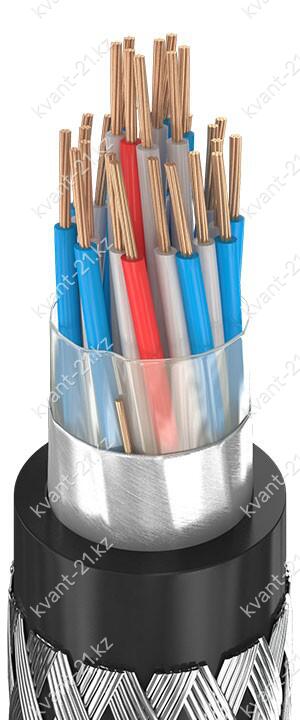

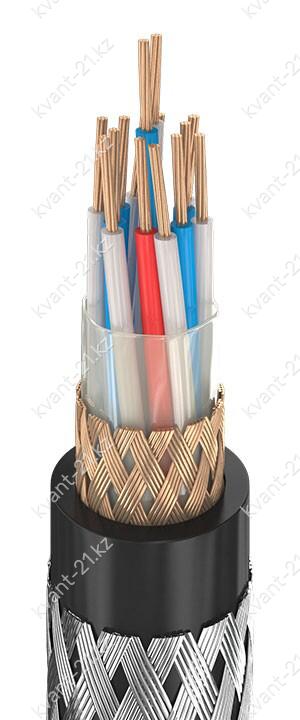

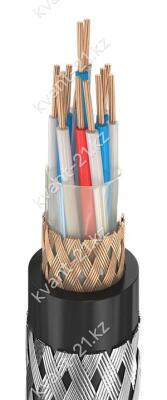

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением 0,35 или 0,5 мм2,
соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из самозатухающего полиэтилена номинальной толщиной 0,3 мм.
Изолированные жилы свиты в пары, пары жил свиты в кабель повивами левой скруткой.
3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.
4. Экран в виде оплётки из медных проволок диаметром не более 0,3 мм или
из фольгированной плёнки с медной контактной проволокой.
5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4…2,1 мм.
6. Панцирная оплётка из стальных нержавеющих проволок
номинальным диаметром не более 0,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 5 кГц |
| Номинальное постоянное напряжение | 350 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 1000 МОм·км |
| Строительная длина | не менее 150 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
кабель управления
изоляция из самозатухающего полиэтилена
экранированный
оболочка из ПВХ пластиката
панцирная оплётка из стальных нержавеющих проволок
