Кабель КУПВ-Н
—
ТУ 16-705.391-85
Маркоразмеры

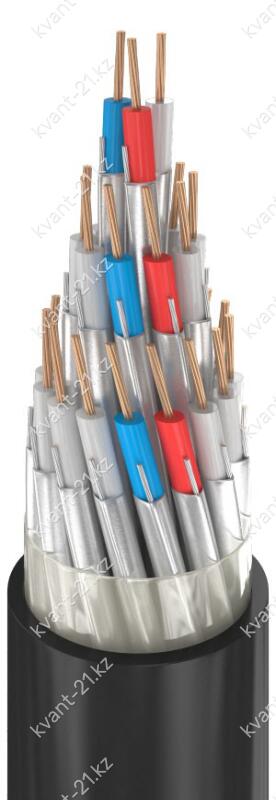

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением 0,35 мм2,
соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из полиэтилена номинальной толщиной 0,71 мм.
Изолированные жилы свиты в кабель повивами левой скруткой.
3. Экран по жиле из фольгированной плёнки, наложенной продольно, с медной лужёной
контактной проволокой номинальным диаметром 0,45 мм или многопроволочной
медной лужёной контактной жилой номинальным сечением 0,12 мм2.
4. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.
5. Оболочка из ПВХ пластиката пониженной горючести номинальной толщиной 1,4 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 4 МГц |
| Номинальное постоянное напряжение | 700 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 1000 МОм·км |
| Электрическая ёмкость жила-экран | не более 115 нФ/км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 30% кусками от 50 м |
| не более 20% кусками 10…50 м | |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
КУ
П
В
–
Н
кабель управления
изоляция из полиэтилена
оболочка из ПВХ пластиката
не распространяет горение
