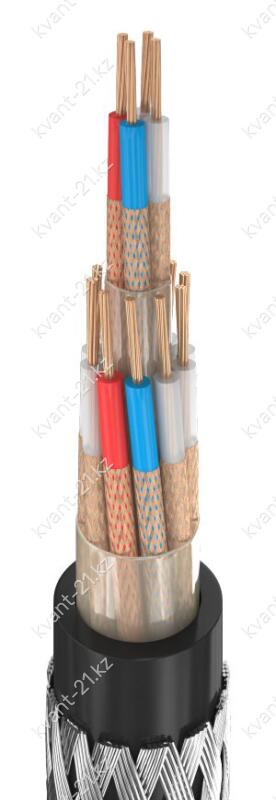

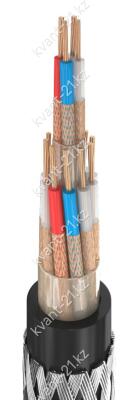

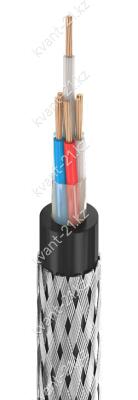

Конструкция кабеля

1. Многопроволочная медная токопроводящая жила номинальным сечением
0,35 или 0,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,3 или 0,45 мм.
Изолированные жилы свиты в кабель повивами левой скруткой.

3. Экран поверх жилы в виде оплётки из медных проволок в экранированном кабеле.

4. Обмотка полиамидной или полиэтилентерефталатной плёнкой между повивами с перекрытием.

5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4…2,1 мм.

6. Панцирная оплётка из стальных нержавеющих проволок. Номинальный диаметр проволоки
не более 0,3 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 1000 Гц
Номинальное постоянное напряжение 350 В
Строительная длина не менее 201 м
Маломеры в партии не более 30…50% кусками от 10…21 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 15 лет с даты изготовления

Расшифровка кабеля

КУ
П
В
Пн

кабель управления
изоляция из полиэтилена
оболочка из ПВХ пластиката
панцирная оплётка из стальных нержавеющих проволок
