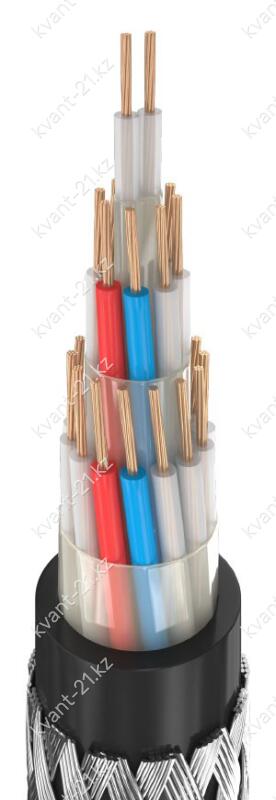

Конструкция кабеля

1. Четырнадцать многопроволочных медных токопроводящих жил номинальным сечением 0,5 мм2,
соответствующих 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,3 мм.
Изолированные жилы свиты в кабель повивами левой скруткой.

3. Допускается обмотка полиамидной или полиэтилентерефталатной плёнкой между повивами.

4. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4 мм.

5. Панцирная оплётка из стальных нержавеющих проволок. Номинальный диаметр проволоки
не более 0,3 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 1000 Гц
Номинальное постоянное напряжение 350 В
Строительная длина не менее 70% партии кусками от 201 м
Маломеры в партии не более 30% — кусками от 21 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 15 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 194,0 кг/км
Наружный диаметр 10,7 мм
Минимальный барабан № 6 — 285 м
Макс. длина в бухте 257 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

КУ
П
В
Пн

14
х
0,5

кабель управления
изоляция из полиэтилена
оболочка из ПВХ пластиката
панцирная оплётка из стальных нержавеющих проволок
14 жил
номинальное сечение жилы 0,5 мм2
