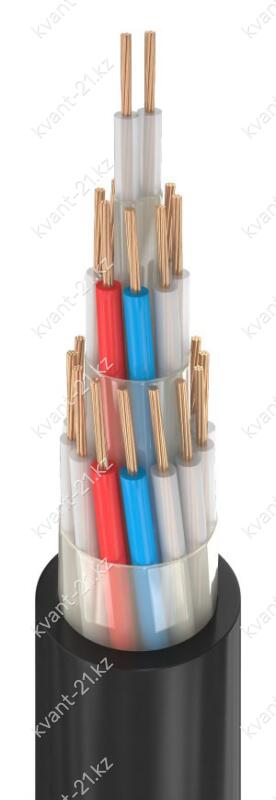

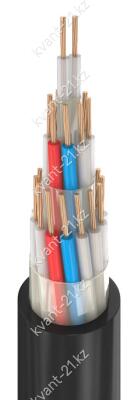

Конструкция кабеля

1. Двадцать семь многопроволочных медных токопроводящих жил номинальным сечением 0,5 мм2,
соответствующих 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,3 мм.
Изолированные жилы свиты в кабель повивами левой скруткой.

3. Допускается обмотка полиамидной или полиэтилентерефталатной плёнкой между повивами.

4. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 1000 Гц
Номинальное постоянное напряжение 350 В
Строительная длина не менее 70% партии кусками от 201 м
Маломеры в партии не более 30% — кусками от 21 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Срок службы не менее 15 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 221,0 кг/км
Наружный диаметр 12,1 мм
Минимальный барабан № 8 — 265 м
Макс. длина в бухте 226 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

КУ
П
В

27
х
0,5

кабель управления
изоляция из полиэтилена
оболочка из ПВХ пластиката
27 жил
номинальное сечение жилы 0,5 мм2
