Кабель КУВЭ
—Маркоразмеры

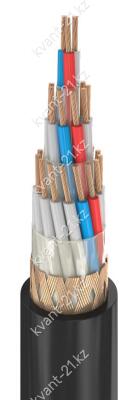

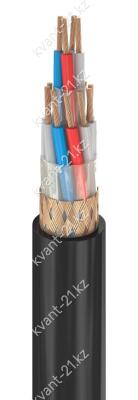

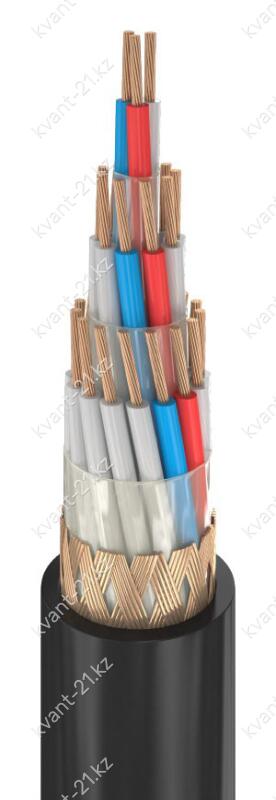

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением:
— 0,08…0,12 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 0,2…0,5 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,4 мм.
Изолированные жилы свиты в кабель повивами или
в пары, пары жил свиты в кабель повивами.
3. Обмотка синтетической плёнкой с перекрытием поверх внешнего повива
в кабелях с экраном из медных проволок.
Допускается обмотка синтетической плёнкой с зазором или
скрепляющей нитью поверх каждого внутреннего повива.
4. Экран в виде оплётки плотностью не менее 70% из медных проволок
или в виде обмотки с перекрытием фольгированной плёнкой с медной
лужёной контактной жилой.
5. Оболочка из ПВХ пластиката номинальной толщиной 0,6…1,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 200 кГц |
| Номинальное постоянное напряжение | 700 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 10 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+85 °C |
| Срок службы | не менее 12 лет с даты изготовления |
Расшифровка кабеля
кабель управления
изоляция и оболочка из ПВХ пластиката
экранированный
