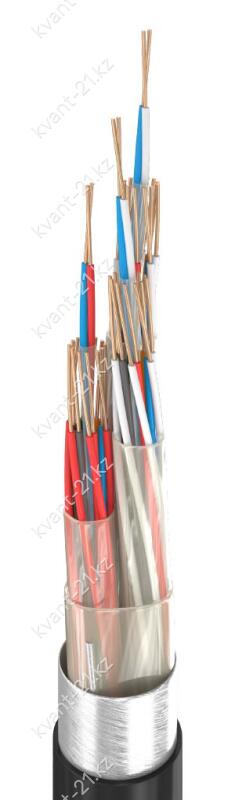

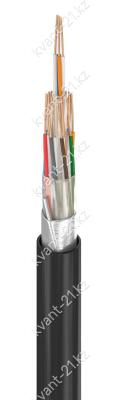

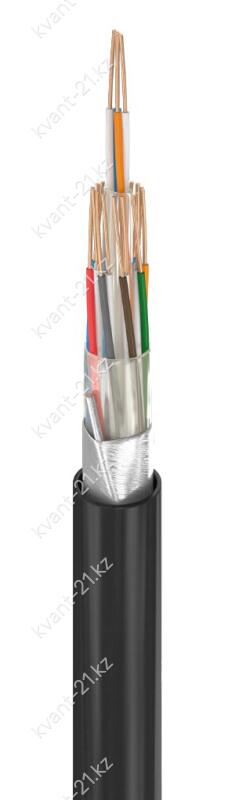

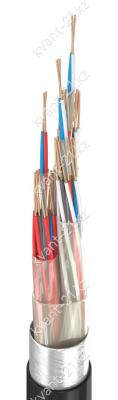

Конструкция кабеля

1. Однопроволочная медная лужёная токопроводящая жила номинальным сечением 0,05 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция из ПВХ пластиката толщиной не менее 0,12 мм. Изолированные жилы
свиты в пары, пары жил свиты повивами в кабель или группы, группы свиты в кабель.

3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с зазором
поверх каждого внутреннего повива и каждой группы.

4. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием
поверх внешнего повива или свитых групп.

5. Экран из фольгированной или металлизированной плёнки с медной лужёной
контактной проволокой номинальным диаметром 0,26 мм или в виде обмотки
из медных проволок диаметром не более 0,12 мм.

6. Оболочка из ПВХ пластиката толщиной не менее 0,35 мм.

Технические характеристики

Номинальное переменное напряжение 100 В частотой до 550 кГц
Номинальное импульсное напряжение 100 В частотой до 8000 кГц
Номинальное постоянное напряжение 150 В
Испытательное переменное напряжение 1000 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 10 МОм·км
Строительная длина не менее 50…70 м
Маломеры в партии не более 20…40% кусками от 10 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −40…+85 °C
Срок службы не менее 12 лет с даты изготовления

Расшифровка кабеля

КУ
В
Э
В

кабель управления
изоляция из ПВХ пластиката
экранированный
оболочка из ПВХ пластиката
