Кабель КВИ-100
—
ТУ 16-705.324-84
Маркоразмеры

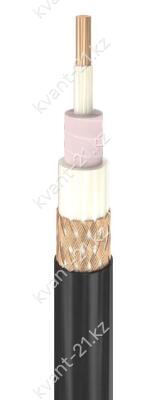

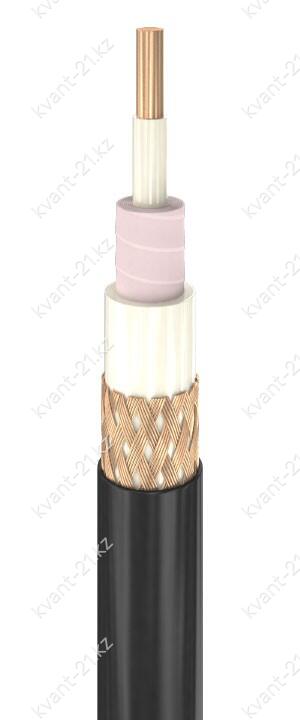

Конструкция кабеля
1. Однопроволочная токопроводящая медная жила номинальным диаметром 3,2 мм.
2. Трёхслойная изоляция:
— слой полиэтилена низкой плотности толщиной не менее 0,4 мм;
— обмотка лентами фторопласта-4 суммарной толщиной не менее 2,0 мм,
промазанная кремнийорганической жидкостью;
— слой полиэтилена низкой плотности толщиной не менее 1,2 мм.
3. Экран в виде оплётки плотностью не менее 90% из медных
проволок номинальным диаметром 0,2 мм.
4. Оболочка из светостабилизированного полиэтилена низкой плотности
толщиной не менее 0,4 мм.
Технические характеристики
| Рабочее импульсное напряжение | 100 кВ |
| Длительность импульса | не более 30 нс |
| Испытательное переменное напряжение | 80 кВ частотой 50 Гц |
| Испытательное постоянное напряжение | 110 кВ |
| Время выдержки при испытании | 1 мин |
| Волновое сопротивление | 50±5 Ом |
| Коэффициент затухания на частоте 10 МГц | не более 0,15 дБ/м |
| Сопротивление связи на частоте 10 МГц | не более 90 мОм/м |
| Строительная длина | не менее 100 м |
| Минимальный радиус изгиба | 250 мм |
| Диапазон рабочих температур | −60…+85 °C |
| Минимальная наработка | 10 000 импульсов напряжения |
| Срок службы | не менее 15 лет |
Расшифровка кабеля
К
В
И
–
100
кабель
высоковольтный
импульсный
рабочее импульсное напряжение 100 кВ
