Кабель КВИ-120
—Маркоразмеры

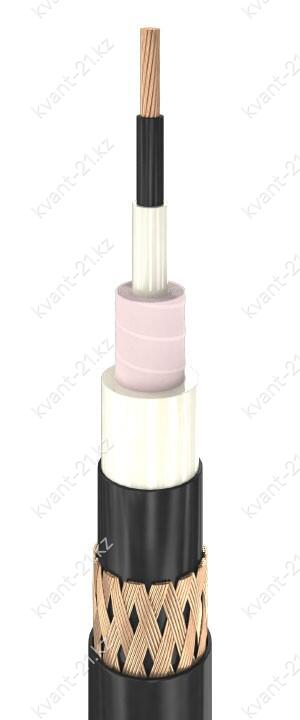

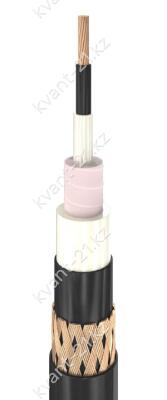

Конструкция кабеля
1. Девятнадцатипроволочная токопроводящая медная жила номинальным сечением 4,0 мм2,
скрученная из проволок диаметром 0,52 мм, соответствующая 4 классу по ГОСТ 22483-2012.
2. Электропроводящий экран из полиэтилена номинальной толщиной 0,4 мм.
3. Трёхслойная изоляция:
— слой полиэтилена низкой плотности номинальной толщиной 0,5 мм;
— обмотка лентами фторопласта-4 суммарной толщиной не менее 2,0 мм,
промазанная кремнийорганической жидкостью;
— слой полиэтилена низкой плотности толщиной не менее 1,5 мм.
4. Электропроводящий экран из полиэтилена номинальной толщиной 0,4 мм.
5. Экран в виде оплётки из медных проволок номинальным диаметром 0,22 мм.
6. Оболочка из светостабилизированного полиэтилена низкой плотности
толщиной не менее 0,4 мм.
Технические характеристики
| Рабочее импульсное напряжение | 120 кВ |
| Длительность импульса | не более 20 мкс |
| Испытательное переменное напряжение | 100 кВ частотой 50 Гц |
| Испытательное постоянное напряжение | 120 кВ |
| Время выдержки при испытании | 1 мин |
| Волновое сопротивление | 50±5 Ом |
| Строительная длина | не менее 100 м |
| Минимальный радиус изгиба | 250 мм |
| Диапазон рабочих температур | −60…+85 °C |
| Минимальная наработка | 5 000 импульсов напряжения |
| Срок службы | не менее 12 лет |
Расшифровка кабеля
кабель
высоковольтный
импульсный
рабочее импульсное напряжение 120 кВ
