Маркоразмеры

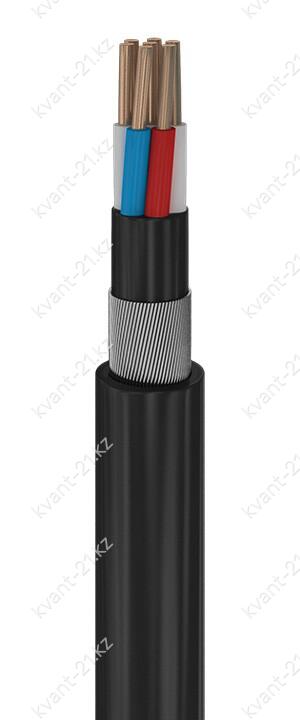

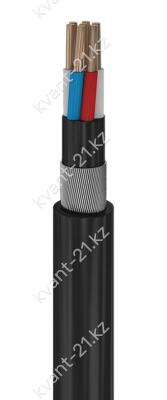

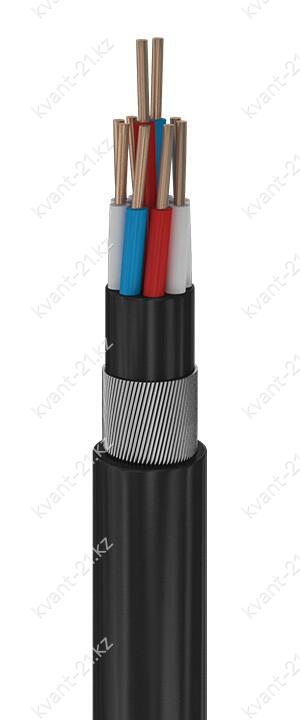

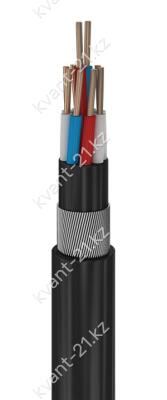

Конструкция кабеля
1. Однопроволочная круглая медная жила, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6…0,9 мм.
3. Заполнение между скрученными изолированными жилами из ПВХ пластиката,
наложенное одновременно с разделительным слоем.
4. Разделительный слой из ПВХ пластиката толщиной не менее 0,5 мм.
5. Защитный покров:
— без подушки;
— броня из стальных оцинкованных проволок номинальной толщиной 0,3 мм;
— наружный покров из выпрессованного поливинилхлоридного защитного шланга
повышенной морозостойкости и пониженной горючести толщиной не менее 1,8…2,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 6,0…10,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не допускаются |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 20 лет с даты изготовления |
Расшифровка кабеля
медная жила
контрольный кабель
изоляция из ПВХ пластиката
броня из стальных проволок без подушки
шланг из ПВХ пластиката пониженной горючести
холодостойкое исполнение
