Кабель МЭРШ-Н
—Маркоразмеры

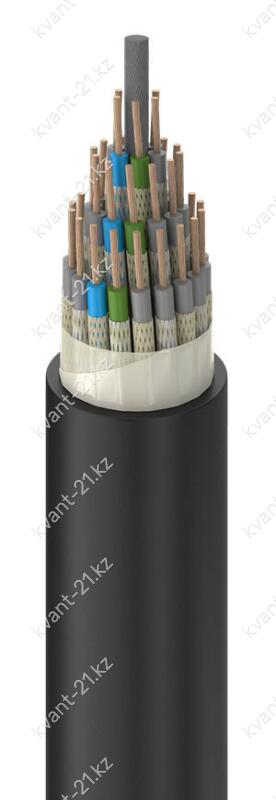

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным
сечением 1,0 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из резины номинальной толщиной 1,0 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Экран по изоляции жилы в виде оплётки плотностью не менее 65% комбинированными
прядями из медных лужёных проволок номинальным диаметром не более 0,15 мм
и лавсановых или капроновых нитей. Экран накладывается на 50% жил в кабеле
с чередованием: экранированная — неэкранированная.
4. Оплётка по изоляции неэкранированных жил из лавсановых или капроновых нитей.
5. Сердечник из синтетических нитей, хлопчатобумажной пряжи или резины,
вокруг которого скручены жилы.
6. Разделительный слой в виде обмотки из одной ленты синтетической плёнки,
сурового миткаля или прорезиненной ткани с перекрытием не менее 15%.
7. Оболочка из маслостойкой резины, не распространяющей горение,
номинальной толщиной 2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 400 В частотой до 1000 Гц |
| Номинальное постоянное напряжение | 700 В |
| Испытательное переменное напряжение | 1,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Строительная длина | не менее 75 м |
| Маломеры в партии | не более 15% кусками от 20 м |
| Допустимая температура нагрева жил | 65 °С |
| Максимальная температура нагрева жил | 200 °C при токе КЗ |
| Минимальный радиус изгиба | 4 наружных диаметра |
| Диапазон рабочих температур | −30…+65 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
экран по изоляции жилы
изоляция из резины
маслостойкая оболочка шлангового типа
не распространяет горение
