Маркоразмеры

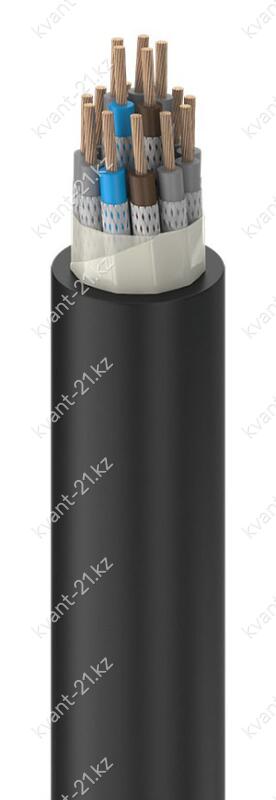

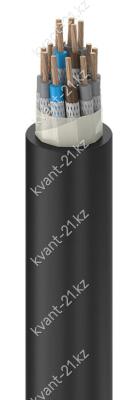

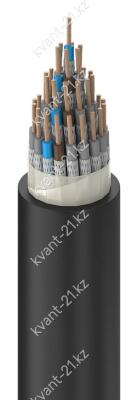

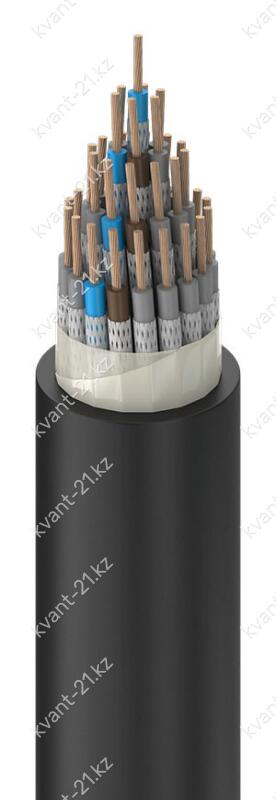

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным
сечением 1,0…2,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012,
скрученная не менее чем из 19 проволок.
2. Изоляция из резины номинальной толщиной 1,0…1,2 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Экран по изоляции жилы в виде оплётки плотностью не менее 65% из
медных лужёных проволок номинальным диаметром не более 0,15 мм.
4. Разделительный слой в виде обмотки из одной ленты синтетической плёнки,
сурового миткаля или прорезиненной ткани с перекрытием не менее 15%.
5. Оболочка из маслостойкой резины, не распространяющей горение,
номинальной толщиной 2,5…3,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 400 В частотой до 1200 Гц |
| Номинальное постоянное напряжение | 500 В |
| Испытательное переменное напряжение | 1,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Строительная длина | не менее 85 м |
| Маломеры в партии | не более 15% кусками от 20 м |
| Допустимая температура нагрева жил | 65 °С |
| Максимальная температура нагрева жил | 200 °C при токе КЗ |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −30…+45 °C |
| Допустимое гидростатическое давление | 4,9 МПа |
| Срок службы | не менее 25 лет с даты изготовления |
Расшифровка кабеля
экран по изоляции жилы
изоляция из резины
маслостойкая оболочка шлангового типа
не распространяет горение
100% жил экранированы
