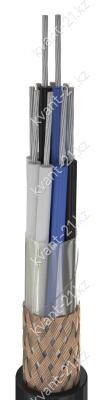

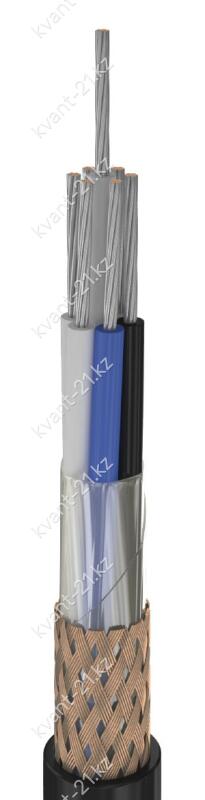

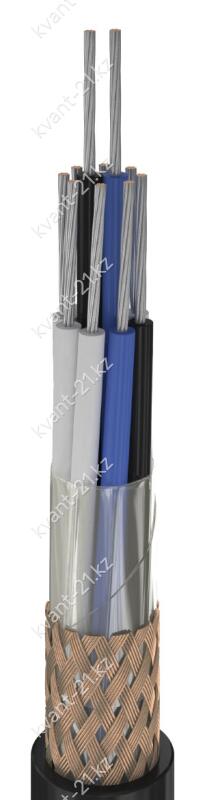

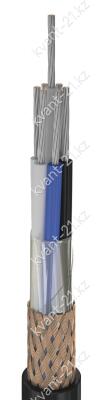

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением:
— 0,35 и 0,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 0,75 мм2, соответствующая 2 или 3 классу по ГОСТ 22483-2012.
2. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,5 мм.
3. Разделительный слой поверх скрученных изолированных жил из полиамидной
или полиэтилентерефталатной плёнки.
4. Экран из медной проволоки диаметром не более 0,2 мм.
5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,2…1,4 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 750 В |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 25 м |
| Маломеры в партии | не более 10% кусками от 3 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 50 мм |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
М
К
Э
Ш
монтажный
кабель
экранированный
шланг-оболочка из ПВХ пластиката
