Кабель МКЭШВнг(A)-HF
—Маркоразмеры

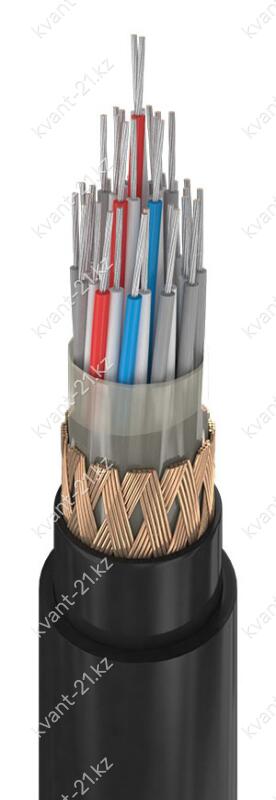

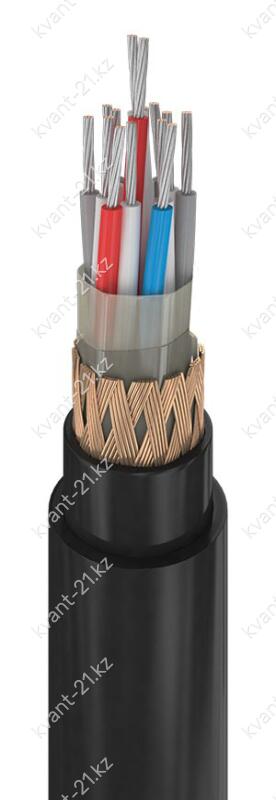

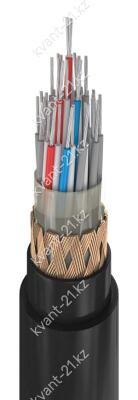

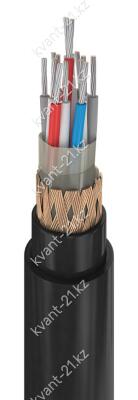

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением
0,5…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Изоляция из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,5…0,6 мм. Изолированные жилы свиты в пару.
3. Экран поверх пары жил в виде оплётки плотностью не менее 65% из медных лужёных
проволок номинальным диаметром не более 0,2 мм в попарно экранированных кабелях.
4. Поясная изоляция в виде ленты из полиэтилентерефталатной плёнки,
наложенной с перекрытием.
5. Общий экран в виде оплётки плотностью не менее 65% из медных проволок
номинальным диаметром не более 0,25 мм в кабелях с общим экраном.
6. Разделительный слой из полимерной композиции, не содержащей галогенов,
или из мелонаполненной невулканизированной резины номинальной толщиной 0,8 мм.
7. Оболочка из полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,2…2,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 750 В |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 100 или 250 м |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
монтажный
кабель
экранированный
шланг-оболочка из полимерной композиции, не содержащей галогенов
изоляция из полимерной композиции, не содержащей галогенов
категория пожароопасности A
изоляция и оболочка не содержат галогенов (halogen free)
