Маркоразмеры

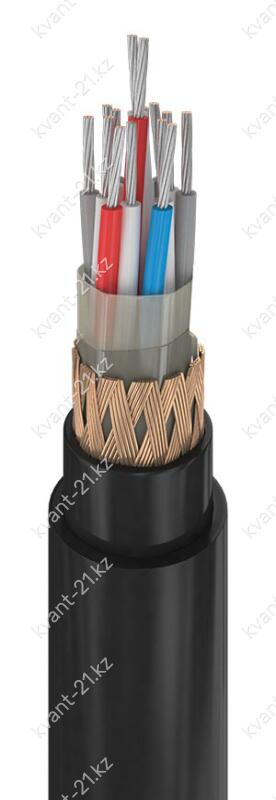

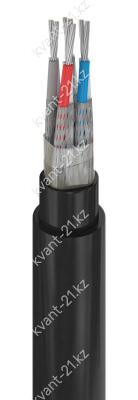

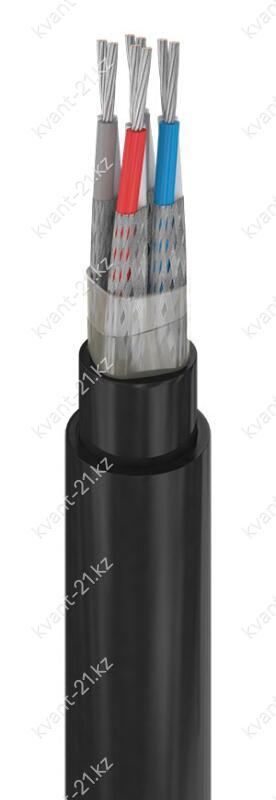

Конструкция кабеля

1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением
0,5…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012.

2. Изоляция из ПВХ пластиката номинальной толщиной 0,5…0,6 мм.
Изолированные жилы свиты в пару.

3. Экран поверх пары жил в виде оплётки плотностью не менее 65% из медных лужёных
проволок номинальным диаметром не более 0,2 мм в попарно экранированных кабелях.

4. Поясная изоляция в виде ленты из полиэтилентерефталатной плёнки,
наложенной с перекрытием.

5. Общий экран в виде оплётки плотностью не менее 65% из медных проволок
номинальным диаметром не более 0,25 мм в кабелях с общим экраном.

6. Разделительный слой из ПВХ пластиката пониженной горючести или из мелонаполненной
невулканизированной резины номинальной толщиной 0,8 мм.

7. Оболочка из ПВХ пластиката пониженной горючести номинальной толщиной 1,2…2,3 мм.

Технические характеристики

Номинальное переменное напряжение 500 В частотой до 400 Гц
Номинальное постоянное напряжение 750 В
Сопротивление изоляции при 20 °С не менее 10 МОм·км
Строительная длина не менее 100 или 250 м
Минимальный радиус изгиба 3 наружных диаметра
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 15 лет с даты изготовления

Расшифровка кабеля

М
К
Э
Ш
В
нг
(A)

монтажный
кабель
экранированный
шланг-оболочка из ПВХ пластиката пониженной горючести
изоляция из ПВХ пластиката
категория пожароопасности A
