Кабель МККШВ
—
ТУ 3581-006-76960731-2006
Маркоразмеры

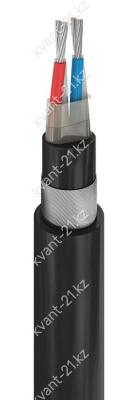

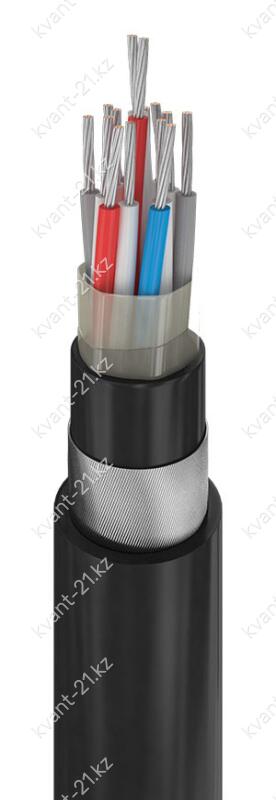

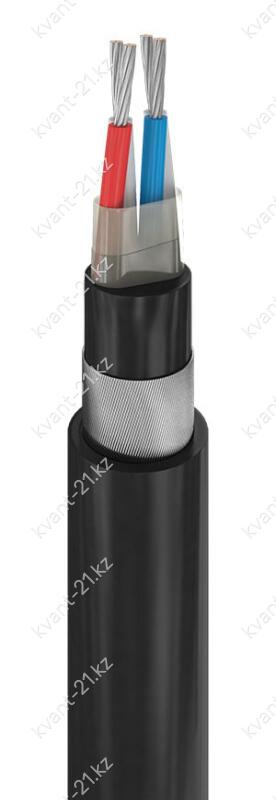

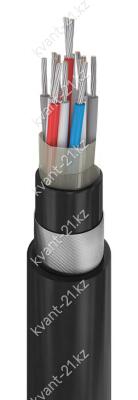

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным
сечением 0,5…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,5…0,6 мм.
Изолированные жилы свиты в пару.
3. Поясная изоляция в виде ленты из полиэтилентерефталатной плёнки,
наложенной с перекрытием.
4. Разделительный слой из ПВХ пластиката номинальной толщиной 0,8 мм.
5. Броня из стальных оцинкованных проволок номинальной толщиной 0,3 мм.
6. Оболочка из ПВХ пластиката номинальной толщиной 1,8…2,4 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 750 В |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 100 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
М
К
К
Ш
В
монтажный
кабель
броня из стальных проволок
шланг-оболочка из ПВХ пластиката
изоляция из ПВХ пластиката
