Кабель МККШВнг(A)-FRLSLTx
—Маркоразмеры

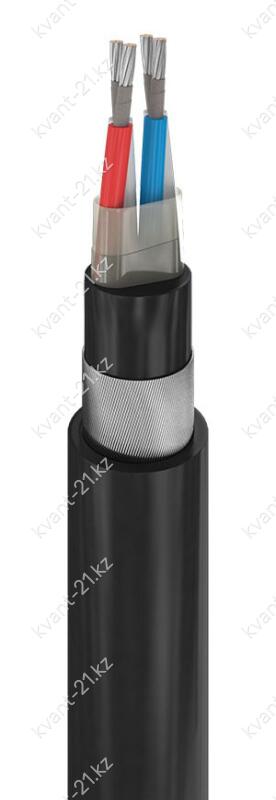

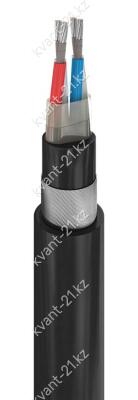

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным
сечением 0,5…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Термический барьер в виде обмотки из двух слюдосодержащих лент.
3. Изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
номинальной толщиной 0,5…0,6 мм. Изолированные жилы свиты в пару.
4. Поясная изоляция в виде ленты из полиэтилентерефталатной плёнки,
наложенной с перекрытием.
5. Разделительный слой из низкотоксичного ПВХ пластиката пониженной
пожароопасности номинальной толщиной 0,8 мм.
6. Броня из стальных оцинкованных проволок номинальной толщиной 0,3 мм.
7. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,8…2,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 750 В |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 100 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
монтажный
кабель
броня из стальных проволок
шланг-оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности
изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
низкая токсичность продуктов горения (low toxic)
