Кабель МККШВнг(A)-HF
—Маркоразмеры

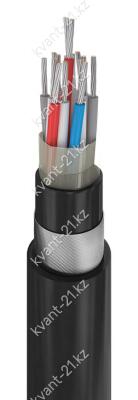

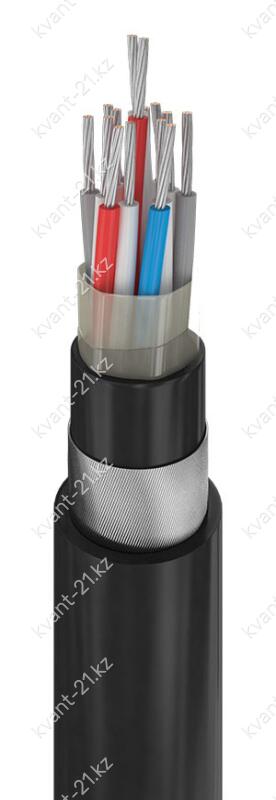

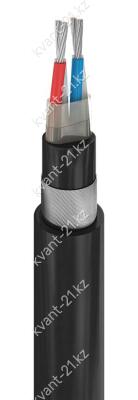

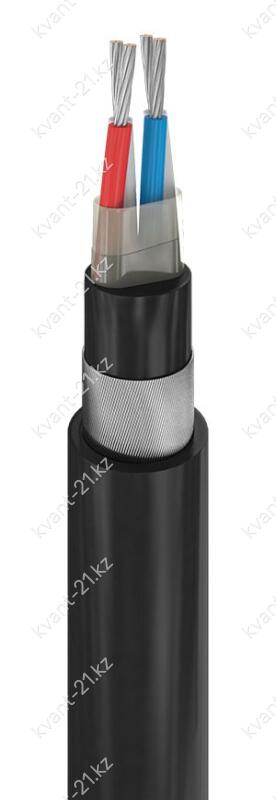

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным
сечением 0,5…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Изоляция из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,5…0,6 мм. Изолированные жилы свиты в пару.
3. Поясная изоляция в виде ленты из полиэтилентерефталатной плёнки,
наложенной с перекрытием.
4. Разделительный слой из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,8 мм.
5. Броня из стальных оцинкованных проволок номинальной толщиной 0,3 мм.
6. Оболочка из полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,8…2,4 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 750 В |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 100 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
монтажный
кабель
броня из стальных проволок
шланг-оболочка из полимерной композиции, не содержащей галогенов
изоляция из полимерной композиции, не содержащей галогенов
категория пожароопасности A
изоляция и оболочка не содержат галогенов (halogen free)
