Кабель МККШВнг(A)-LS
—
ТУ 3581-006-76960731-2006
Маркоразмеры

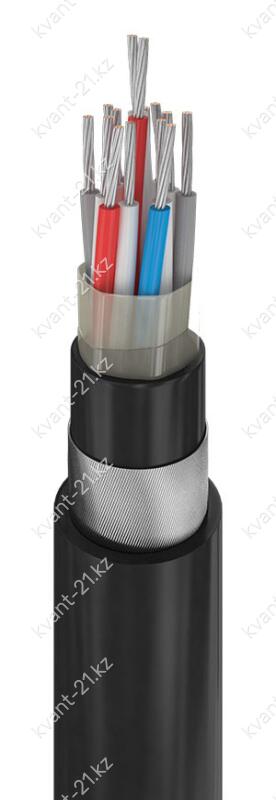

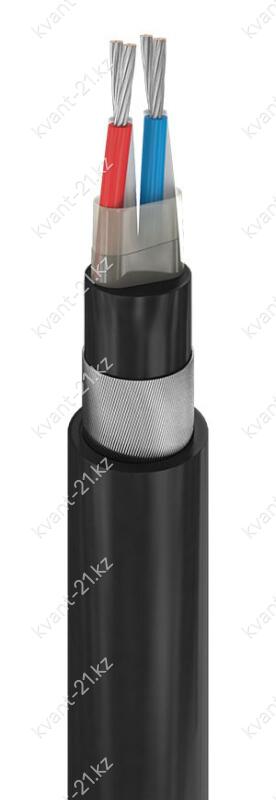

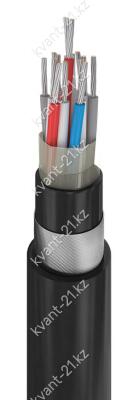

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным
сечением 0,5…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 0,5…0,6 мм. Изолированные жилы свиты в пару.
3. Поясная изоляция в виде ленты из полиэтилентерефталатной плёнки,
наложенной с перекрытием.
4. Разделительный слой из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 0,8 мм.
5. Броня из стальных оцинкованных проволок номинальной толщиной 0,3 мм.
6. Оболочка из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,8…2,4 мм.
Технические характеристики
Номинальное переменное напряжение | 500 В частотой до 400 Гц |
Номинальное постоянное напряжение | 750 В |
Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
Строительная длина | не менее 100 м |
Минимальный радиус изгиба | 5 наружных диаметров |
Диапазон рабочих температур | −50…+50 °C |
Срок службы | не менее 15 лет с даты изготовления |
