Кабель МКШВнг(A)-FRHF
—Маркоразмеры

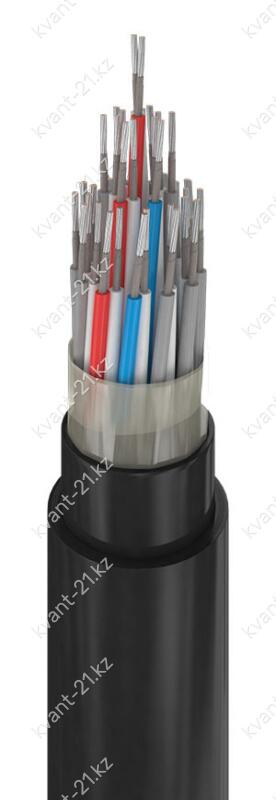

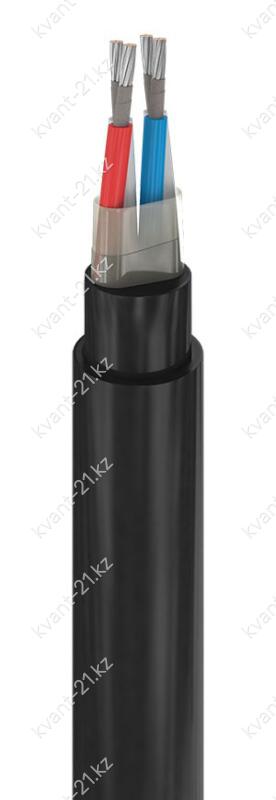

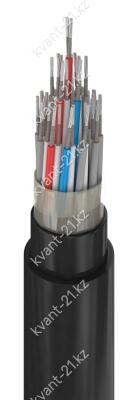

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным
сечением 0,5…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Термический барьер в виде обмотки из двух слюдосодержащих лент.
3. Изоляция из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,5…0,6 мм. Изолированные жилы свиты в пару.
4. Поясная изоляция в виде ленты из полиэтилентерефталатной плёнки,
наложенной с перекрытием.
5. Разделительный слой из полимерной композиции, не содержащей галогенов,
или из мелонаполненной невулканизированной резины номинальной толщиной 0,8 мм.
6. Оболочка из полимерной композиции, не содержащей галогенов, номинальной
толщиной 1,5…2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 500 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 750 В |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 100 м |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
монтажный
кабель
шланг-оболочка из полимерной композиции, не содержащей галогенов
изоляция из полимерной композиции, не содержащей галогенов
категория пожароопасности A
огнестойкий (fire resistant)
оболочка не содержит галогенов (halogen free)
